SMPTE ST 2110 IP是基於乙太網的廣播級解決方案，您可以利用它通過網路傳輸視訊、音頻、資料信 號。Blackmagic 2110 IP Converter系列為10G轉換器，可用於現有SDI設備，包括攝影機、切換台、監 視器和硬碟錄影機等，從而納入2110 IP工作流程。此外，這些轉換器之間還可以彼此直接連接，無需具備任 何IT或網路相關技能就可以開始使用2110 IP。
Blackmagic SMPTE-2110 IP 視訊產品介紹
2110 IP Mini Converter系列
Blackmagic 2110 IP Mini Converter系列支援PoE+，即乙太網供電，因此開始使用轉換器最簡單的辦法
就是直接連接乙太網線。如果片刻之後，乙太網埠上的LED連接和活動狀態提示燈開始閃爍，則表示以
太網線具備足夠的電力為轉換器供電。一個較好的例子是連接到Blackmagic 2110 IP Converter 4x12G
PWR，該型號具備足夠的電力，可為Blackmagic 2110 IP Mini Converter供電。
如果您看到轉換器上的提示燈亮起，表示設備已連接電源並準備就緒，可以開始連接視訊信號了。
但是，如果提示燈並未亮起，則表示設備尚未連接電源，乙太網線沒有為設備供電。如遇此類情況，請為轉
換器連接電源或外部DC電源轉換器，為設備供電。這種情況在直接使用乙太網線連接2台Blackmagic
2110 IP Mini Converter型號時較為常見，因為線纜不供電。

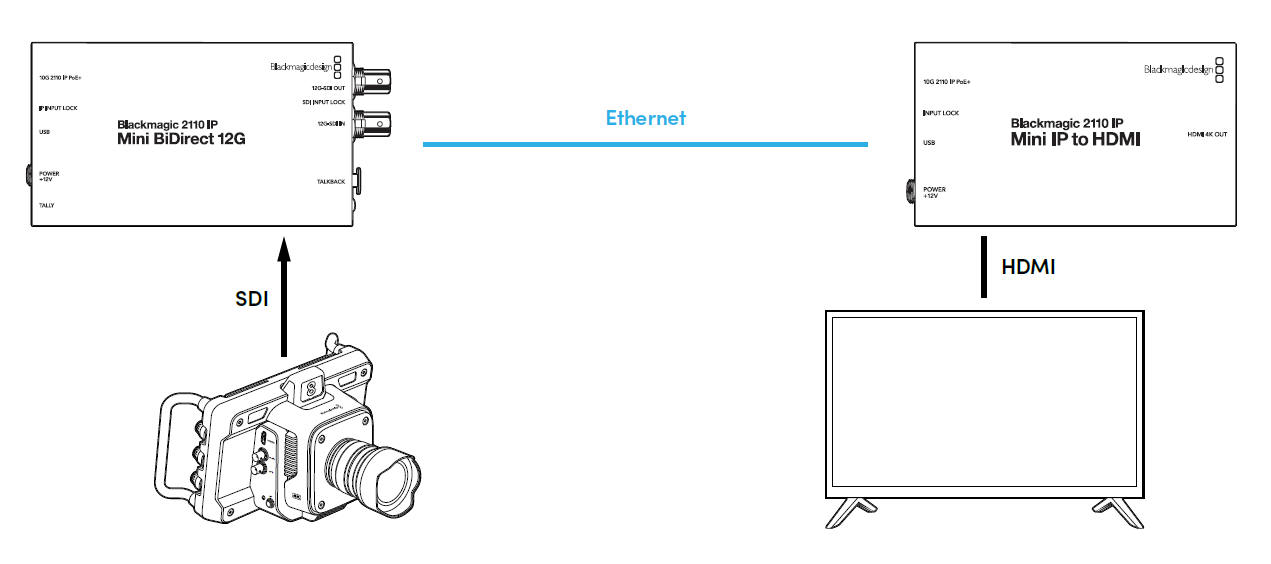

上面的示意圖展示的是兩台Blackmagic 2110 IP Mini Converter轉換器之間的點到點連接。圖中，攝 影機的SDI輸出連接到Blackmagic 2110 IP Mini BiDirect 12G的SDI輸入，Blackmagic 2110 IP Mini IP to HDMI連接到HDMI電視機。兩台轉換器通過一根CAT 6乙太網線採用點到點方式連接，並通過產 品內附的電源轉換器單獨供電。
連接電源

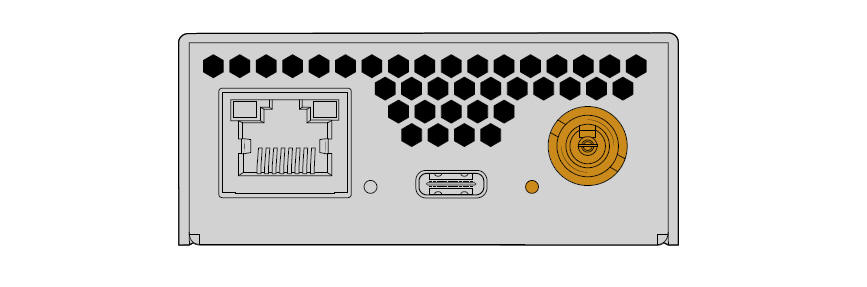

為Blackmagic 2110 IP Mini Converter連接電源時，請將內附的電源轉換器連接到設備後面板的電源輸 入介面。旋緊電源線的鎖定環，防止連接意外斷開。連接電源後，電源介面一側的LED燈會亮起。
Blackmagic 2110 IP Mini Converter系列還可以通過PoE+網路交換機使用乙太網連接實現供電， 或者通過可從乙太網埠供電的其他設備實現供電，比如Blackmagic 2110 IP Converter 4x12G PWR。

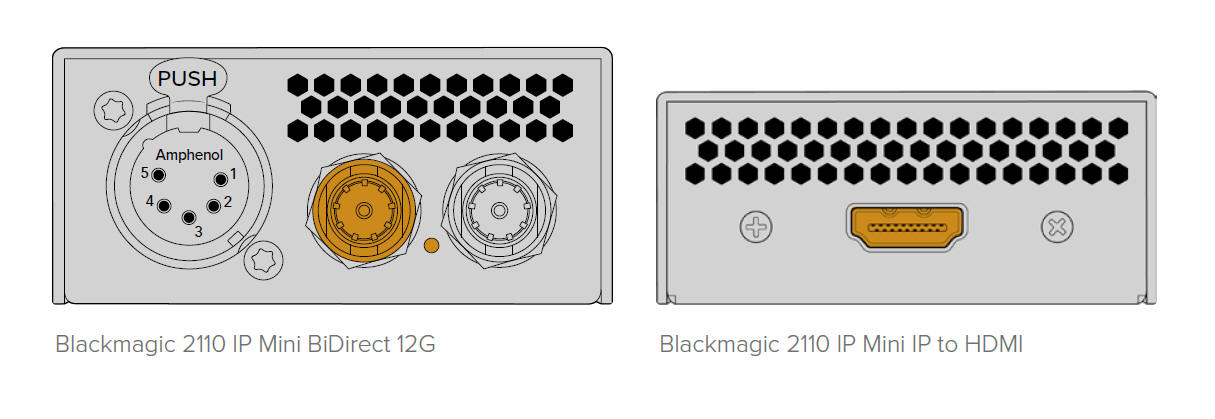

連接SDI和HDMI
將攝影機的SDI輸出連接到Blackmagic 2110 IP Mini BiDirect 12G轉換器的12G-SDI輸入上。連接 後，12G-SDI輸入右側的LED燈會亮起，表示這是有效輸入。如果要在HDMI電視機上查看這路輸出， 請使用HDMI線纜將Blackmagic 2110 IP Mini IP to HDMI轉換器上的HDMI 4K輸出連接到電視機的HDMI輸入上。

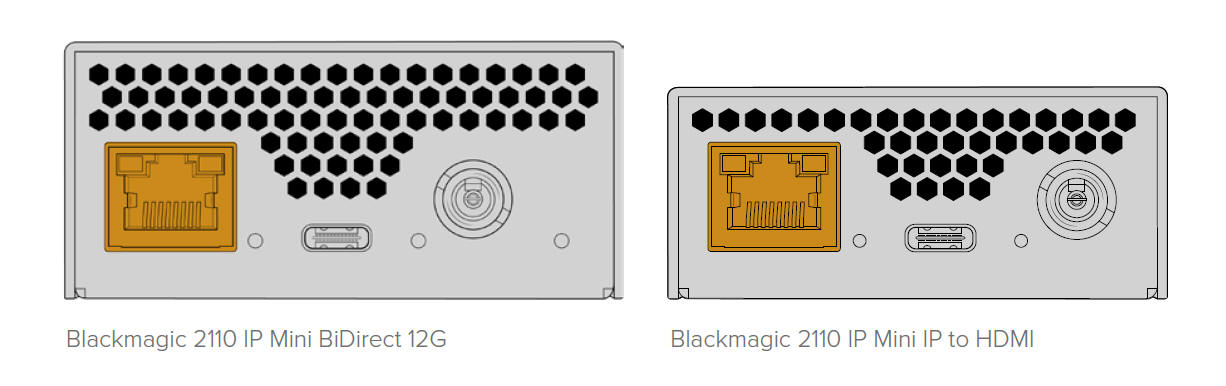

連接乙太網
現在，使用一根CAT 6乙太網線將您的兩台轉換器直接連接。
成功連接後，乙太網埠一側的LED連接和活動狀態提示燈將會開始閃爍。
至此，Blackmagic 2110 IP Converter已連接完成。您還可以將Blackmagic 2110 IP Converter連同
其他IP視訊設備，比如Blackmagic Audio Monitor 12G G3、SmartView 4K G3和NMOS控制器等，
連接到網路。請繼續閱讀本手冊，瞭解如何將您的Blackmagic 2110 IP Converter連接到10G網路交換
機，從而通過網路共用多路視訊信號。
Blackmagic 2110 IP Converter 4x12G PWR

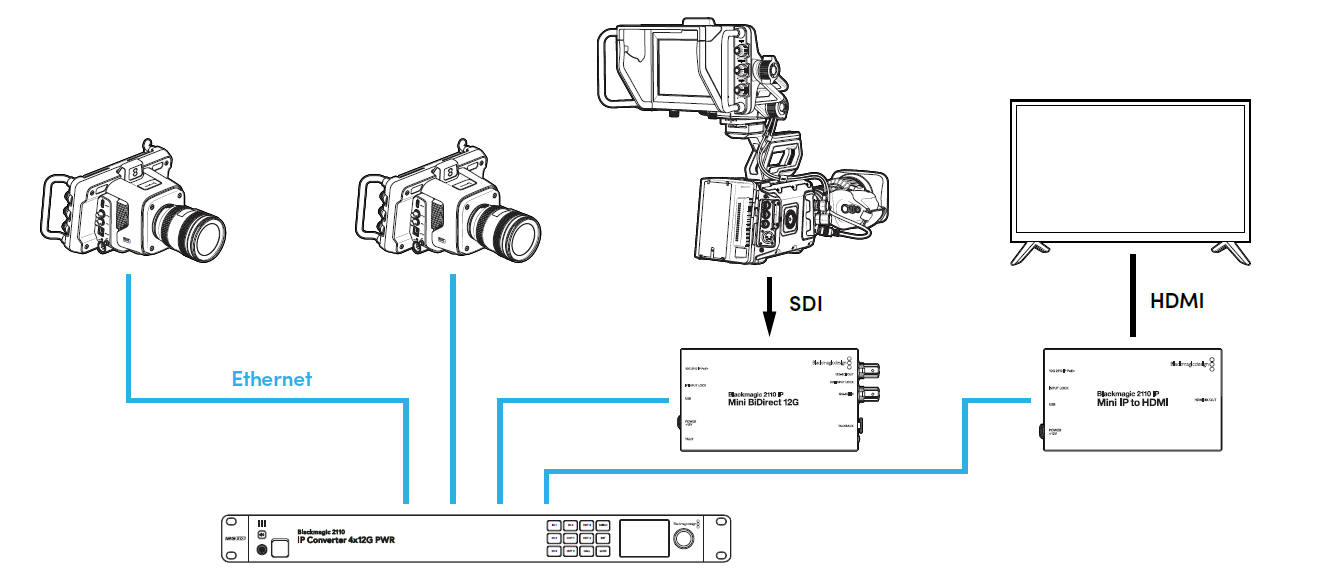

Blackmagic 2110 IP Converter 4x12G PWR可讓您通過四路雙向乙太網埠連接四台2110 IP轉換 器。每個連接都包括節目返送、對講、Tally和攝影機控制，此外每個10GbE埠都具有足夠電量，可為支 持PoE的轉換器供電。轉換器採用1RU寬度設計，搭載帶LCD螢幕控制面板，支援HD和Ultra HD格式轉 換，上至2160p60。
乙太網供電是2110 IP視頻流程的一個重要部分，有些PoE相容廣播視頻設備和演講部署需要的電量比標 准PoE連接所提供的要多。因此就推出了Blackmagic 2110 IP Converter 4x12G PWR ，它支持PoE++供電標準。

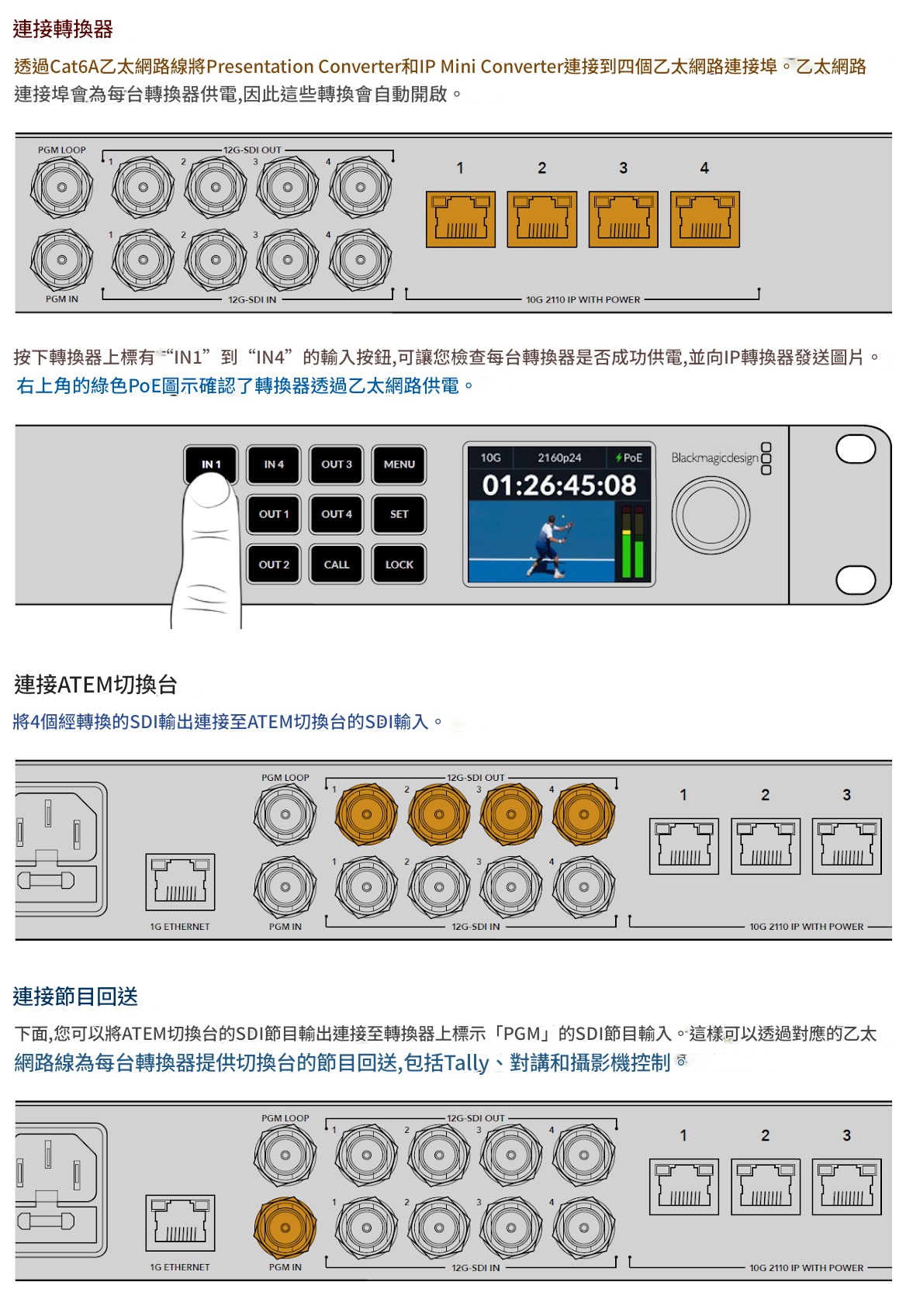

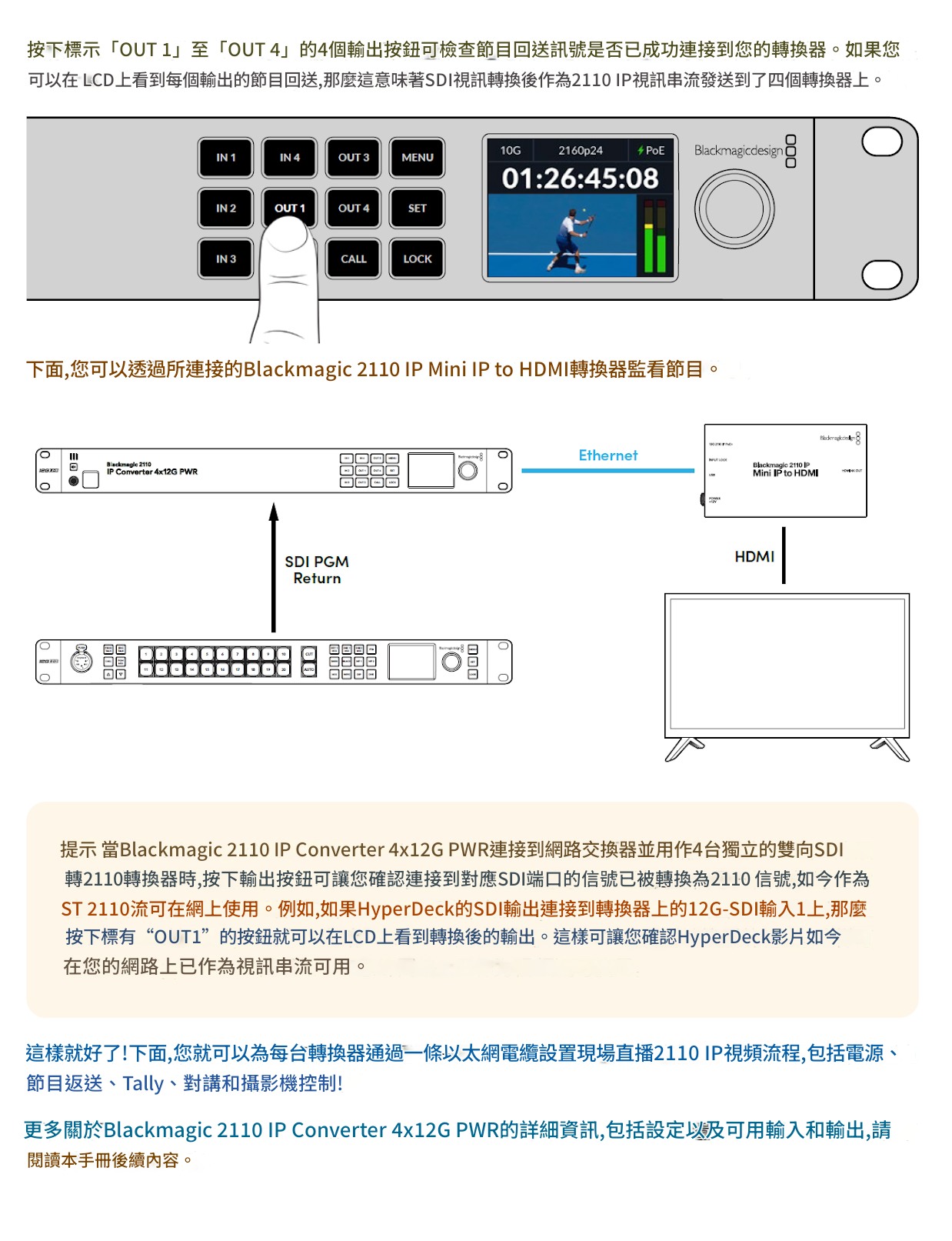

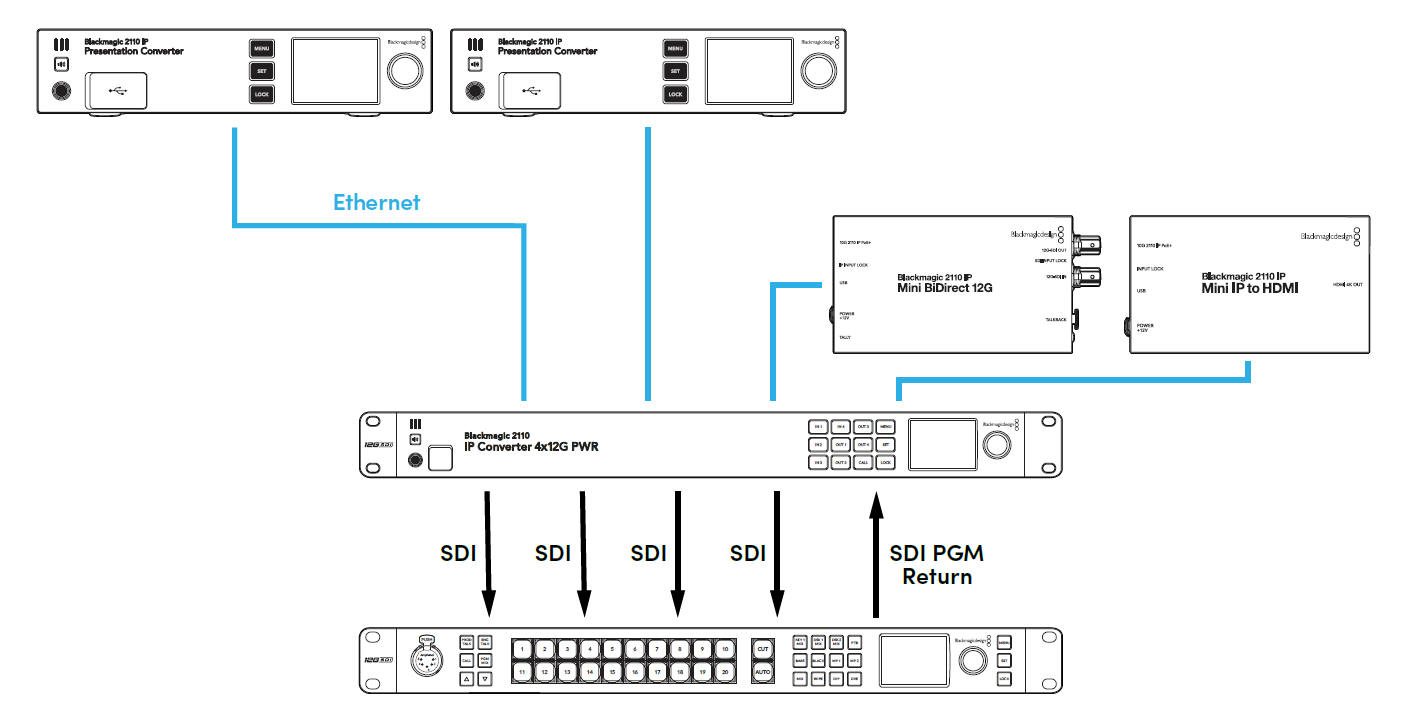

本章節介紹了如何使用搭配Blackmagic 2110 IP Converter 4x12G PWR和4台Blackmagic2110 IP Converter。

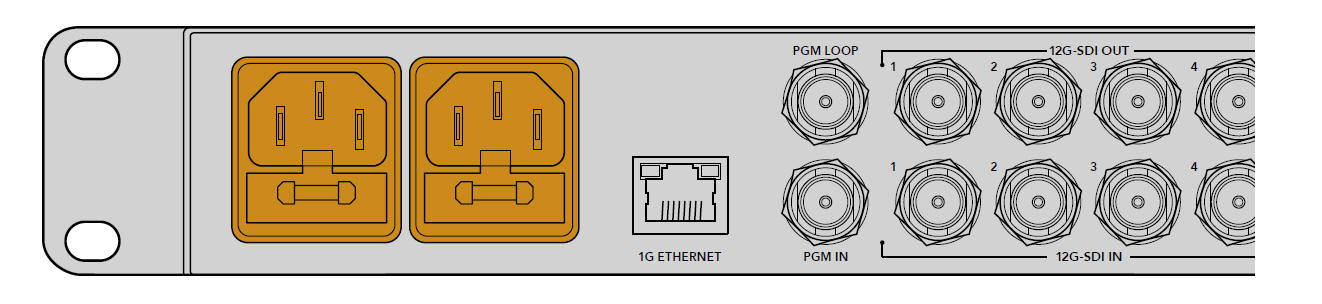

連接電源
使用標準IEC電源線將任何一個轉換器的AC電源輸入連接到電源上。提供有兩個電源輸入作為冗余方
案。首次開啟設備時，會詢問您設置語言介面。使用控制面板的功能表旋鈕和“SET”按鈕設定語言。
Blackmagic 2110 IP Converter 8x12G SFP

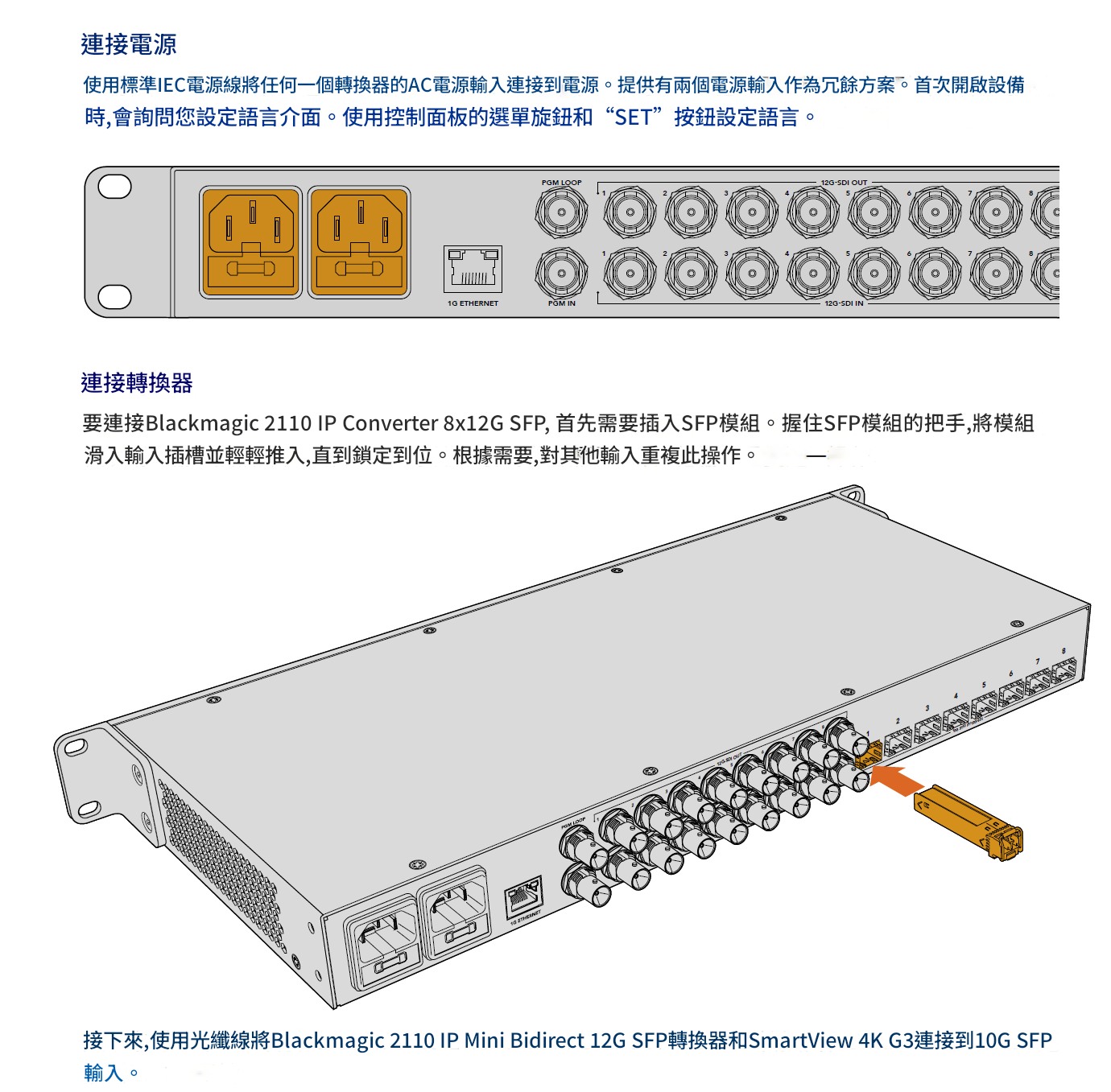

Blackmagic 2110 IP Converter 8x12G SFP設有8個標準SFP插口，支援SMPTE 2110 IP視頻和常規 光纖SDI視頻。它相當於將兩台轉換器合二為一！

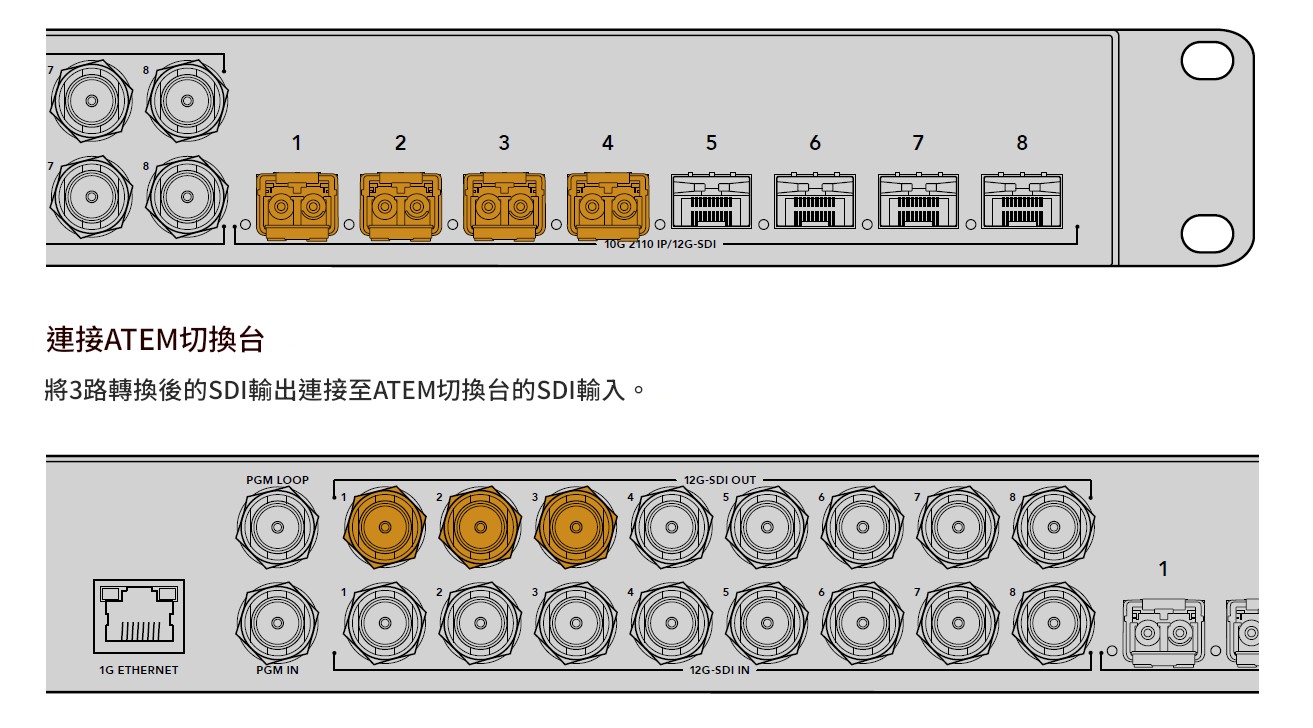

要將它作為2110 IP視頻轉換器使用，請插入乙太網SFP光纖模組，並在設置實用程式中將“Optical Module Type”（光纖模組類型）設置為“Ethernet”（乙太網）。如果您想將某個通道作為SDI光纖轉換器使用，請 插入SMPTE光纖模組，並在設置實用程式中選“SDI”。您可以使用各類光纖模組。SDI方面，您還可以 根據所需視頻標準，使用3G、6G或12G-SDI模組。
在實用程式中，每個通道都設有一個選項卡，因此您可以將每個通道設置為SDI或乙太網。設置轉換器時， 請務必檢查這些設置。轉換器採用全寬1RU設計，包括一個帶LCD螢幕的控制面板，每路連接都支援節目 返送、對講、Tally和攝影機控制。

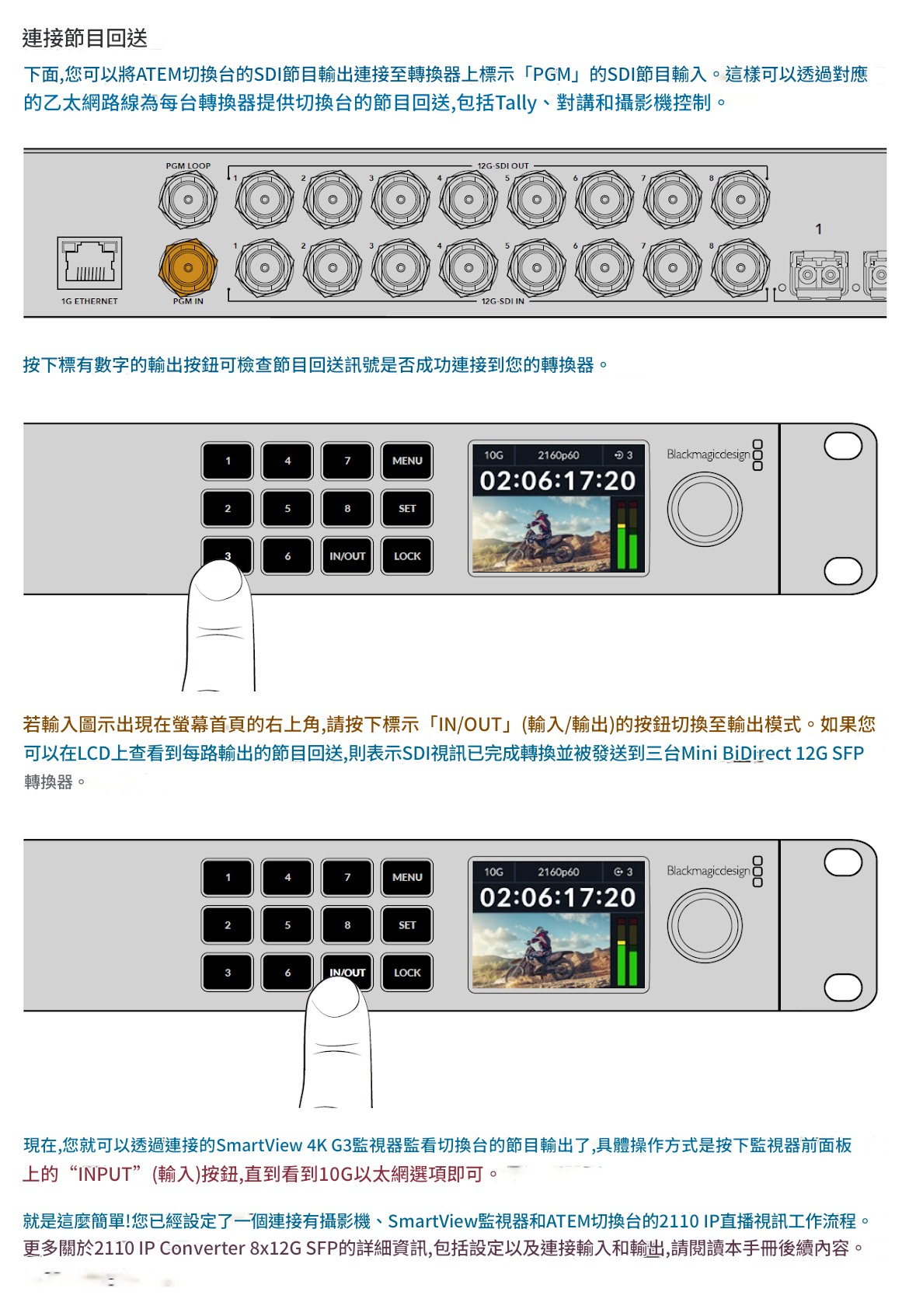

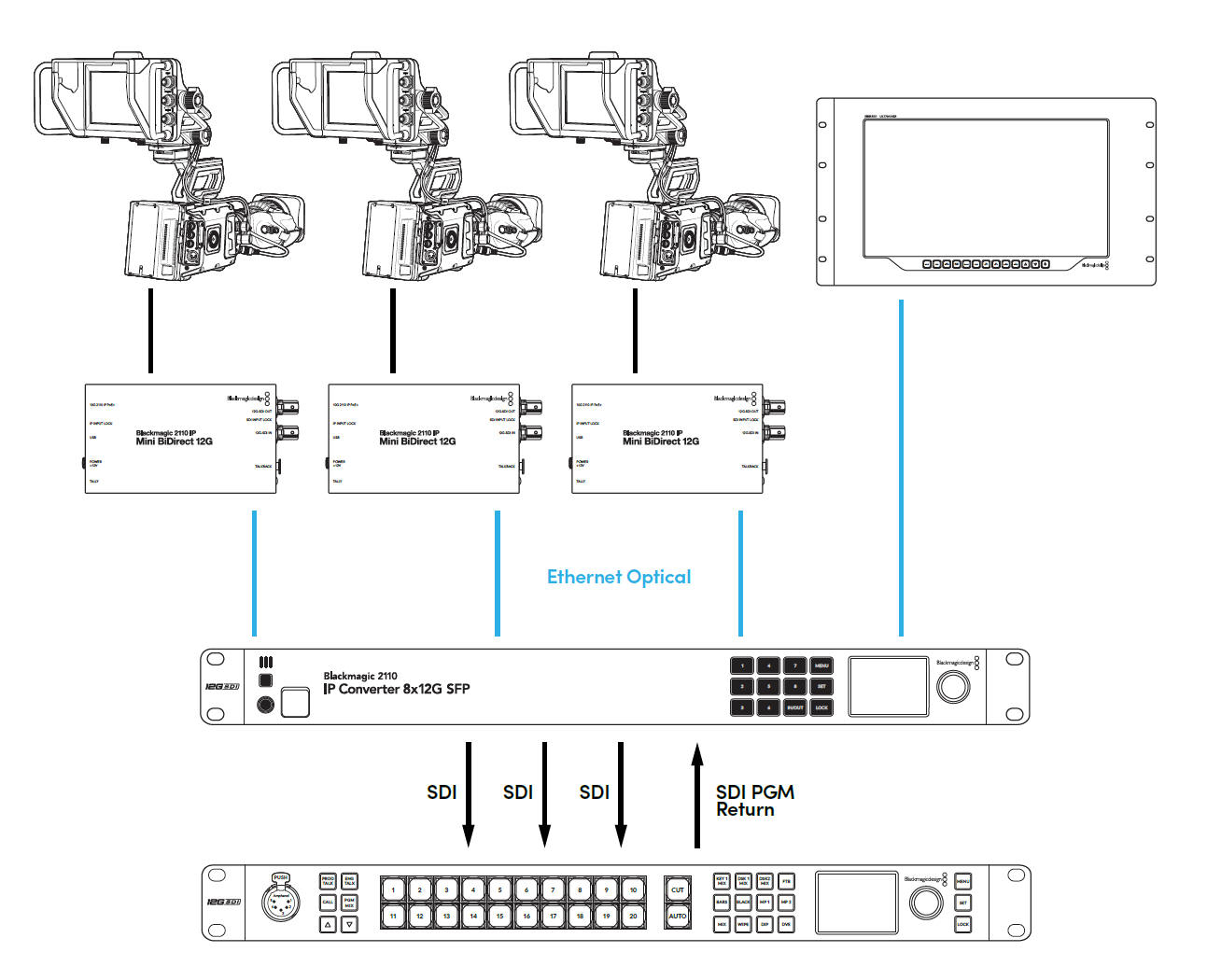

本手冊的這一部分將向您介紹如何通過3台連接到URSA Broadcast G2攝影機的Blackmagic 2110 IPMini SFP轉換器和一台SmartView監視器的方案，開始使用Blackmagic 2110 IP Converter 8x12G SFP，並查看來自ATEM切換台的節目返送信號。
使用乙太網交換機
如果這是您首次設置10G網路來傳輸ST 2110 IP視頻流，那麼在開始前請務必考慮以下注意事項。IP媒
體會以資料包的形式發送，因此有一台PTP感知交換機來提供時間資訊以同步連接到網路的設備，這點
非常重要。網路流量的管理由一套叫做“NMOS”的獨立控制系統負責，該系統可以通過軟體或硬體解決
方案添加到網路中。
連接網路交換機
您的網路交換機需要是支援IGMP版本3偵聽的管理型10G網路交換機。
管理型交換機可提供網路流量的監看和控制，並且需要進行配置才能開始使用。網路交換機的大小根據您 需要的流量大小而定。比如，一台8埠的10G乙太網交換機擁有160Gbps的吞吐量，而一台16埠的交 換機則擁有320Gbps的吞吐量。

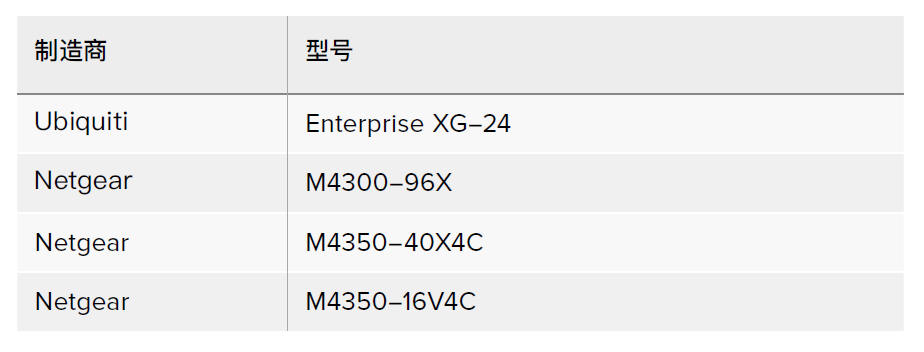

下圖所示的10G網路交換機已通過Blackmagic 2110 IP Converter轉換器系列測試：
交換機需要啟用互聯網組管理協議IGMPv3。IGMP是一種允許交換機指派多播資料的通信協定。
通過多播，一路流可以被多個輸出訂閱，但是僅使用一路流的帶寬。每路流都有自己的多播位址，可以通過
轉換器設置實用程式自動或手動配置。
PTP Grandmaster
為確保時間同步，您需要將精確時間協定PTP Grandmaster連接到交換機。與通過主同步信號發生器使 用同步鎖相獲得同步的SDI連接類似，PTP可以生成準確的同步信號和頻率，以維持網路上的ST 2110數 據包。這能確保所有流都保持同步。
PTP時鐘應作為Grandmaster，所有其他IP視頻設備應設置為從時鐘（Follower），以確保不會發生任何 時間衝突。更多關於如何將Blackmagic 2110 IP Converter設置為從時鐘的資訊，請參考本手冊後續在 “設置功能表”部分的介紹。
NMOS控制器
傳統的SDI連接可通過一個方向發送一路信號，當中可包含視頻、音頻，以及時間碼、內嵌隱藏式字幕等 輔助資料。
如果使用ST 2110，那麼信號將會被分割成視頻、音頻、輔助資料等基本流。這能提供獨立指派視頻、音頻 或輔助資料流程的靈活性，同時保持每路基本流同步，以便它們可以在工作流程結束時重新組合在一起。
所有這些都是通過同步來實現的。但是，一台轉換器如何才能知道其他轉換器在執行何種操作？ 網路媒 體開放規範，簡稱NMOS，它的重要性就在於此。

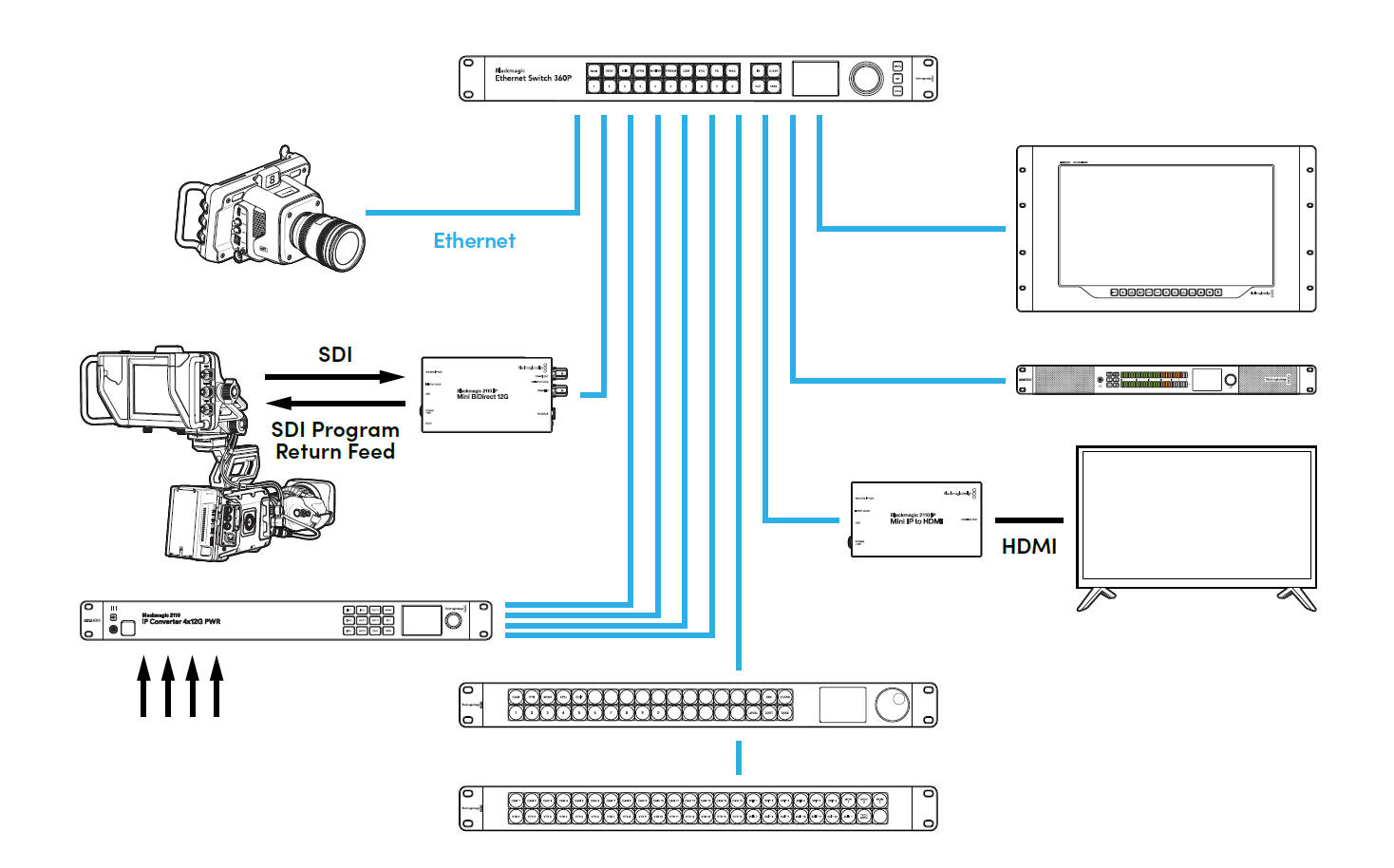

NMOS是一組規範，用於引導IP網路中的流量並管理所有端點設備之間的通信。一旦硬體或軟體NMOS控制器連接到網路，您就可以將任一或所有基本流指派到網路上的任何端點設備。

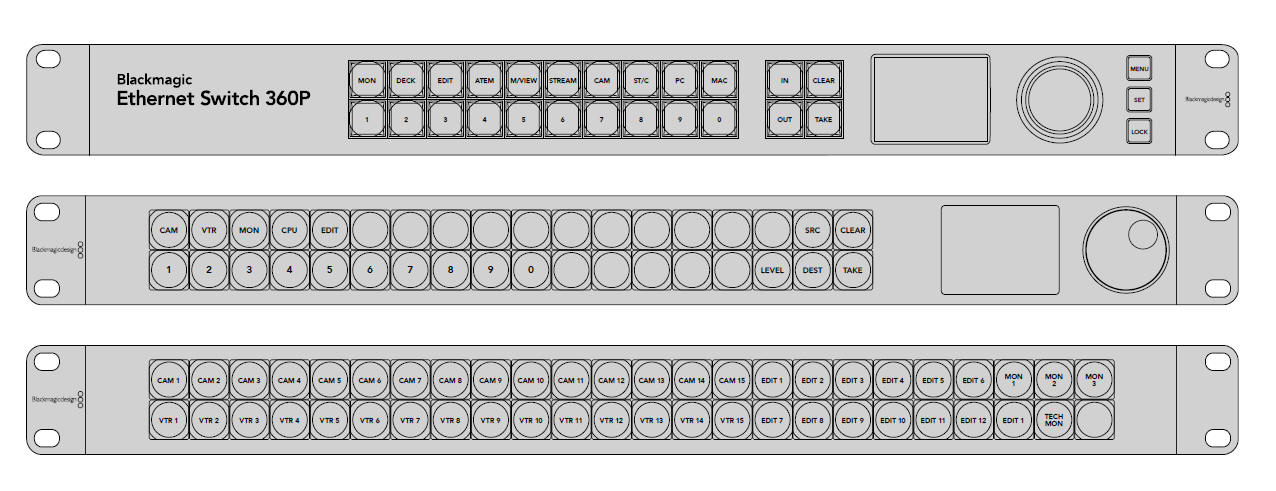

Blackmagic Ethernet Switch 360P、Videohub Master Control Pro和Videohub Smart Control Pro都可作為2110 IP網路的NMOS控制器來使用。
