BMD專業ATEM Constellation 8K現場製作切換台

 訂購編號:P1238   建議售價:399,000元 (省下:11,000元)

 優惠價(含稅):

  大型4 M/E切換台配備40路12G-SDI輸入、24路12G-SDI輔助輸出、4個DVE、16個ATEM Advanced Chroma Keyer、4個媒體播放器、4個獨立Ultra HD多畫面分割器、2個SuperSource處理器

免運費  免手續  無隱藏費用  可貨到收

轉帳付款   優惠價380,225元 (-2%+免手續費)

銷售情形:本產品屬於接單生產(進口)、特別訂製、國外代訂或特別訂購商品,本商品不接受退換貨,部分產品需預付訂金,訂單完成概不接受退換貨


新品ATEM Constellation 8K是一款Ultra HD現場製作切換台(導播機),它蘊含豐富的功能,彙聚到一起足以擔當8K製作大任!這款切換台擁有4級M/E,搭載40路12G-SDI輸入,24路12G-SDI輔助輸出,4個DVE,16個鍵控,4個媒體播放器,4個多畫面分割器,兩個SuperSource,且每路SDI輸入還配備格式轉換功能!切換到8K製作模式時,所有這些功能都會齊心協力將它打造成一款強大的8K切換台!此外,這款切換台還自帶對講功能,並配備擁有等化器和動態處理的專業級156通道Fairlight混音器!如此規模的混音器,足以讓您連接並使用標準尺寸的Fairlight硬體混音器!



ATEM Constellation 8K的設計還是ATEM Television Studio的理想升級方案!

專為大型現場活動所設計!

ATEM Constellation配備眾多輸入,是演唱會和音樂節等場合的理想設備方案。您可以將攝影機部署在舞臺各處進行拍攝,獲得角度豐富的精彩動感畫面!這款切換台的豐富輸入和四個DVE也成為實況體育節目的得力助手,以多層畫面合成全方位呈現賽事全程。直播是電視節目製作的最快途徑,而這款切換台強大的內部圖文和四個ATEM Advanced Chroma Keyer定能助您出色完成複雜多樣的節目製作。與此同時,ATEM Constellation也是教會活動播出的理想選擇,因為它不僅具備專業製作水準,而且還簡單易用,業餘製作團隊只需稍加培訓即可上手操作!

Ultra HD切換台,迎接8K時代!

ATEM Constellation功能龐大而全面,不僅能作為一台專業級HD和Ultra HD切換台來使用,更能以最快速度將眾多功能結合起來,輕鬆勝任原生8K製作。在HD和Ultra HD製作模式時,它擁有40個獨立的12G-SDI輸入;切換到8K製作模式時,這40路輸入就會轉變成10個四鏈路12G-SDI 8K輸入!每路輸入都具備上變換和交叉變換功能,720p、1080p、1080i、Ultra HD和8K視訊格式皆能即時切換!此外,它還能提供4個獨立的Ultra HD多畫面分割,可根據需要隨時轉變成全解析度8K多畫面分割,並且所有鍵控、DVE、Super Source和downstream keyers都可以切換成原生8K製作!

先進穩健的廣播級性能

ATEM Constellation 8K採用緊湊型2RU機架式設計,並內建控制面板,讓工作人員在設備設置調試階段和突發緊急情況時直接操控切換台。此外,切換台還配備一塊LCD大螢幕,方便您查看節目輸出,並通過螢幕功能表快速更改切換台的各項設置。雖然這款切換台僅占2RU機架空間,卻足足包含40路12G-SDI輸入和24路12G-SDI輔助輸出,更有平衡音頻、乙太網、RS-422控制以及MADI數位音頻額外輸入,可將信號發送到切換台內部的Fairlight混音器。ATEM Constellation將如此豐富而強大的功能齊聚一身,卻依然能保證超靜運行表現,因為它採用創新的高效散熱系統和三台低速冷卻風扇。

前面板帶來全面控制

ATEM Constellation自帶控制面板,您可以隨時全權控制切換台的一切運作。由於它和ATEM Television Studio十分相似,因此二者能高度契合,順利升級過渡到更大規模的切換台進行製作!不論是PGM/PVW還是Cut Bus切換風格,您都將獲得無限強大的操作性能。這塊前面板上的按鈕品質與大型控制面板一脈相承,可以控制轉場、upstream/downstream keyers、媒體播放器和淡入黑場等效果!此外,切換台還設有工程團隊和製作團隊的專業對講功能,以及一個XLR對講耳麥介面。通過LCD功能表還能進入切換台的每一項功能,讓您的控制不受任何限制!

多達40路帶格式轉換的12G-SDI輸入!

切換台配備40個獨立的12G-SDI輸入,每個輸入都專設上變換和交叉轉換功能。這意味著您可以將1080p和Ultra HD信號源轉換成為無比驚豔的8K影像,實現精彩絕倫的8K節目製作!從事HD和Ultra HD製作時,您可以連接多達40路不同的信號源,格式上至2160p60。從事8K製作時,您可以連接多達10路四鏈路12G-SDI 8K信號源,格式上至4320p60!您還能將來自SDI輸入1到30的1、2、3、4聲道通過兩個MADI數位音頻環通輸出,將所有信號的音頻交給外部音頻工程師進行混音。



24個可自定義12G-SDI輸出

ATEM Constellation 8K配備24個可獨立指派的12G-SDI輸出,並且可以完全自定義。這些輸出和輔助輸出相似,但更加強大,因為您可以將任何外部SDI輸入和所有內部信號源指派到這些12G-SDI輸出當中的任何一個。有了這樣的靈活性,將獨立節目信號、純畫面信號或輸出信號發送到舞臺的大螢幕和視訊牆上更是不在話下。這就相當於同時運行多個切換台,為每台設備發送它們各自需要的專屬信號。所有12G-SDI輸出都包含內嵌節目音頻,並且帶有混音消除支援、RP-188內嵌時間碼、SDI攝影機控制、Tally和對講功能。

軟硬體控制,由您選擇

所有ATEM切換台都配備一系列硬體和軟體控制選配方案,您可以在所有ATEM機型上共用控制面板,從事不同現場活動製作。ATEM Constellation自帶適用於Mac和Windows系統的完整版軟體控制面板。這款軟體可以通過乙太網連接切換台,實現切換台控制、上傳媒體檔、混合音頻以及攝影機控制。您甚至還可以同時打開並運行多個軟體控制面板!需要更強大的切換控制時,可以添加ATEM Advanced Panel,或者增設ATEM Camera Control Panel獲得更細緻的攝影機控制。除此之外,切換台還提供有開發人員SDK,供您開發自定義控制方案!

8K MultiView,標籤、Tally、音頻表齊全

切換台內建的多畫面分割能讓您在一台監視器上查看多路信號源。這4路獨立的多畫面分割輸出都可以單獨進行自定義,還可以在切換到8K製作模式時變成單路全解析度8K多畫面分割信號。如此驚豔畫質,唯有8K多畫面分割!除此之外,所有外部輸入和內部信號源都可以被指派到任何分割畫面上,每個多畫面分割都可以獨立設置成4、7、10、13或16個分割畫面同時顯示。每個分割畫面上都設有螢幕狀態顯示,並且帶自定義標籤、VU表和Tally信號。四個12G-SDI多畫面分割輸出都支援上至2160p60的HD和Ultra HD信號;切換到8K製作模式時,四鏈路12G-SDI介面可支援上至4320p60信號。

0

ATEM Constellation 8K搭載4路Ultra HD多畫面分割輸出,可讓您在4個螢幕上查看來自攝影機、節目、預監輸出等設備多達64個不同的分割畫面!

廣播級轉場,DVE,Stinger,應有盡有!

ATEM Constellation 8K內含海量廣播級品質的8K原生轉場,比如混合、浸入、劃像等等。所有轉場均可通過調整時長、邊框色彩、邊框寬度、位置和方向等參數實現自定義。這些轉場甚至都擁有8K原生品質!搭配使用內部媒體播放器時,精彩炫目的DVE轉場還能成為圖文劃像和Stinger的理想方案!為了減少誤操作,ATEM Constellation還配備了一項預監轉場功能,讓您先檢查轉場,再切入播出!

劃像、混合、浸入、DVE以及Stinger等各種轉場效果任您選擇,即時生效!

全解析度8K DVE

ATEM Constellation配備4個獨立的Ultra HD DVE,當您切換到8K製作模式時,能結合起來獲得一個全解析度的8K DVE。DVE畫質驚人,並且支援位置、大小和縮放的即時調整。您可以使用自定義3D邊框、陰影和燈光創建專業的畫中畫特效。這些DVE還可以用來創建無比新奇的DVE轉場效果,通過擠壓、推移和翻轉等效果為節目增添趣味性。您還可以將自定義圖文和DVE轉場結合使用,打造出極具個性的圖文劃像轉場!

專業廣播級對講

ATEM Constellation配備內建對講功能,可以令您的創意團隊在製作全程及時溝通,保持步調一致。對講方面,切換台的前面板設有5針XLR耳機介面,後面板則設有RJ12對講擴展埠,可連接ClearCom和RTS等工業標準通訊系統。您將獲得全面的對講控制,包括節目和工程通訊、查聽自己聲音的側音控制,以及節目音頻混合,對整體製作瞭若指掌。ATEM Constellation還支援使用15和16號SDI通道實現SDI對講,和Blackmagic Design的攝影機系列建立雙向通訊。您還可以使用13和14號通道作為工程對講專用通道,甚至將對講麥克風音頻混合到節目中作為旁白使用!

內部媒體池存儲靜格和動態圖形

切換台自帶的媒體池能存儲廣播級品質的RGBA圖文和動畫素材,並可通過兩個媒體播放器即時播放。媒體播放器會在ATEM Constellation 8K上顯示為額外輸入源,因此您無需為圖文使用其他SDI輸入。為確保畫質無可挑剔,這個媒體池可存儲多達24個全解析度的8K靜格,或者64個Ultra HD或HD靜格。

用於動畫和Stinger的動態圖形片段可存儲多達100格8K RGBA影像,400格Ultra HD影像,1080HD則可存儲1600格之多。只要使用ATEM Software Control軟體控制,或使用ATEM Photoshop外掛直接從Photoshop下載,就能輕鬆管理所有媒體文件。

配備全新8K版ATEM Advanced Chroma Key!

如果您從事新聞或虛擬攝影棚製作,ATEM Constellation就會成為您的得力助手。因為它配備16個ATEM Advanced Keyer,能獲得高品質色度去背和亮度去背!切換台所配備的 chroma keyer (刪除背景/去背合成)是一項極其強大的工具,它能通過拾色器對背景色彩進行採樣,從而自動生成 去背參數。它能為您帶來精準的邊緣和光斑控制,甚至還有前景色彩校正器來匹配前景層和背景層的風格,確保獲得天衣無縫的合成效果。這個鍵控也可以用於圖案和DVE去背,因此十分靈活。當您切換到8K製作環境時,依然能獲得四個獨立的全解析度8K ATEM Advanced Keyer!



多速率12G-SDI,用於HD、Ultra HD和原生8K

ATEM Constellation 8K擁有40個多速率12G-SDI輸入介面,因此相容HD、Ultra HD和8K解析度的SDI信號源。從事HD製作時,切換台可以處理上至720p60、1080p60和1080i59.94的格式。切換到Ultra HD製作時,切換台可以處理上至每秒60格的2160p格式,只要使用單個12G-SDI介面就能實現。而切換到8K製作時,切換台還可以通過4條BNC線纜連接四鏈路12G-SDI介面獲得即時8K,處理上至60p的4320p格式。只有多速率12G-SDI技術才能在HD、Ultra HD和8K格式之間自由切換,不論在任何地點都能第一時間滿足適應各類工作需要!

專業音頻水準,敢為業界先

ATEM Constellation 8K是迄今為止業界首款能全方位融入專業現場音頻製作的現場製作切換台!所有SDI輸入都會連接到切換台內建的Fairlight混音器,這款混音器的每路輸入均配備6頻段參量等化器、壓縮器、限制器、門限器和擴展器。此外,更有MADI向這款內建混音器提供32路額外的輸入通道。ATEM Constellation 8K還可以連接到專業級Fairlight硬體混音器!此外,另有兩個MADI輸出能從前30路SDI輸入上分出1、2、3、4號通道,供音頻工程師使用。您甚至可以混合來自模擬輸入、對講、麥克風上的音頻作為旁白等用途!



Fairlight專業混音器

ATEM Constellation內建Fairlight混音器,這使它能輕鬆勝任極為複雜的現場混音工作。這款內部混音器配備多達156個通道,其規模堪稱現場製作切換台內建混音器之最!SDI輸入可解嵌80個混音通道,而另外64個音頻通道會通過MADI介面輸入。每路輸入均配有最高品質的6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門,並帶有全面聲像控制。您還可以通獲得類比輸入、對講麥克風以及媒體播放器等額外通道。如此強大的音頻處理均可通過ATEM Software Control軟體控制面板、Mackie相容控制面板或Fairlight Audio Console硬體混音器實現操控。

附贈軟體控制面板

ATEM Software Control是一款附贈軟體,能實現切換台的全方位控制。這款軟體控制面板有著精美設計的軟體介面,能顯示虛擬切換台和參數控制面板,方便您隨時進行快速調整。多名用戶可通過乙太網連接到切換台,並且在活動的同一時間操控切換台的不同部分!這款軟體控制面板能讓您快速進入攝影機控制、混音處理、媒體管理、巨集命令等設置,甚至控制HyperDeck硬碟錄影機。您也可以將切換台狀態完整保存為一個XML檔,對媒體池中的所有媒體檔進行備份。這款控制軟體同時支援Mac和Windows系統。



硬體控制,讓速度和動力倍增

您可以根據工作需要,為各種型號的ATEM切換台選配控制面板。ATEM硬體控制面板擁有快速且精準的節目/預監風格,是行業標準切換台控制。所有轉場都有專門的按鈕,只要一鍵即可啟用;另設T型推桿還能根據您的需要執行全手動轉場控制。如果要獲得準確的DVE操控,可以使用控制面板上的搖桿調整X和Y位置,旋轉搖桿還可縮放DVE。那些未設有專門的旋鈕或按鈕的控制功能則可以通過LCD功能表獲取。您還能直接從控制面板上設置並觸發巨集命令!ATEM控制面板配備內部電源供應和一個IEC AC電源介面。

ATEM 2 M/E Broadcast Panel 2 M/E控制面板

支援兩個獨立的1 M/E切換台,因此您只要連接兩部切換台就能組建功能倍增的超強2 M/E切換台!

ATEM 1 M/E Advanced Panel

先進的硬體控制面板,配有內建LCD和順暢的專業按鈕和按鍵,機身設計緊湊便攜,幫助您準確掌控您的ATEM切換台。

行業標準的專業攝影機控制

新款ATEM Camera Control Panel能提供4組行業標準的攝影機控制單元,足以媲美價格數十萬元的攝影機組工作流程!ATEM Camera Control Panel秉承便攜設計理念,可放置在工作臺,也可安裝到設備機架上。所有控制命令都會使用SDI攝影機控制協定發送到攝影機上,Blackmagic URSA Broadcast和Blackmagic Studio Camera 系列攝影機均支援這一協定。它能為您提供各項具體控制,包括CCU風格的搖桿和RGB攝影機色彩、主增益、黑電平、光圈等等。各項控制均採用熟悉的廣播級佈局,不論是經驗豐富的操作人員還是職場新手都能快速習慣! >相容Blackmagic攝影機、控制面板和錄影機等設備!

ATEM切換台系列十分強大,因為它們能根據不同需要擴大規模。添加ATEM硬體控制面板可獲得直觀快速的切換台控制。添加ATEM Camera Control Panel則能獲得多達四台攝影機的精準色彩平衡控制。Blackmagic URSA Broadcast配備Tally、對講等控制,是攝影棚攝影機的理想選擇。添加URSA Studio Viewfinder和URSA Fiber Converter後,攝影機還能進一步擴展,成為資深攝影師的得力助手!Blackmagic HyperDeck廣播級錄影機則是進行母版製作的最佳設備。使用Blackmagic UltraStudio還能實現流媒體播放!添加Teranex Mini SDI to HDMI 8K後,更能獲得經過校準的HDMI監看和螢幕波形圖!

Blackmagic Studio Fiber Converter 通過一根線纜即可遠端連接兩公里之內的攝影機,帶多通道可自由傳輸視訊、對講、控制和電源! ATEM Camera Control Panel 同時操控多達4台攝影機,光圈、快門速度、白平衡、主增益、黑電平和RGB等參數盡在掌握! Teranex Mini SDI to HDMI 8K 搭載雙屏示波器疊加顯示、HDR、33點3D LUT以及監視器校準功能的高階8K HDMI監看方案,可處理HD、Ultra HD以及上至8K 4320p60的所有格式。
HyperDeck Extreme 8K HDR 業界首部8K廣播級錄影機,搭載先進H.265編碼記錄、觸控螢幕用戶介面、內部緩存、傳統錄影機控制選項以及更多功能! HyperDeck Extreme Control 業界首部8K廣播級錄影機,搭載先進H.265編碼記錄、觸控螢幕用戶介面、內部緩存、傳統錄影機控制選項以及更多功能! Blackmagic URSA Broadcast 先進的HD和Ultra HD廣播級攝影機,搭載B4接頭、廣播級控制、內建中性密度濾鏡、寬視訊動態範圍,並通過SD、UHS-II或CFast卡記錄ProRes或DNx格式檔。

功能全面綻放,絕無隱藏費用!

ATEM不同於其他切換台,所有功能都實實在在,所見即所得。也就是說,它的所有功能都被完全啟用,到手即可開始使用!此外,這款產品的所有功能都無需支付許可證費用,也不必支付月費。這意味著您再也不必擔心在節目開始前的五分鐘忽然被告知許可證即將過期!多畫面分割、SuperSource和DVE以及ATEM Advanced Keyer等先進功能皆能隨時為您效勞!此外,您還能在不限數量的多台電腦上使用免費的ATEM Software Control軟體控制。對於需要多人分工來從事混音、圖文製作、攝影機控制和切換台操控的工作流程來說,這一點至關重要!





ATEM Constellation 8K

大氣磅隤熒s生代切換台

ATEM Constellation 8K採用新一代切換台設計,擁有最新技術和龐大功能,足以應對任何製作規模和複雜程度的工作。這款切換台搭載40路輸入、24路輸出,以及多個DVE、高級鍵控和多畫面分割等豐富全面的功能,同時兼顧了運行快速、易於操控的優勢。同時,切換台還採用和ATEM Television Studio切換台相似的前面板設計,除了能避免您在進行設備升級過渡時感到陌生和忙亂之餘,還能帶來四倍於以往的精彩功能,而這些功能彙集到一起還能以四倍解析度工作,從而實現8K製作。

前面板帶來全面控制!

切換台的前面板設有大尺寸鍵盤,可提供40路輸入選擇,並且所有按鈕都採用專業級控制面板的標準進行設計。您可以通過前面板輕鬆實現畫面切換,只要選中一路信號源,再選擇CUT或AUTO即可。切換台設置還提供了Cut Bus型直接切換模式,該模式下只要一按按鈕就能立即切換。除此之外,您還可以使用前面板的按鈕啟用鍵控和媒體播放器。通過LCD功能表可獲得完整版切換台功能,上下捲動功能表可選擇不同設置,全面操控切換台!當然,最直觀的切換台操控方法還是使用外部控制面板或免費軟體,但前面板操控無疑是設備調試階段和小型視聽節目製作的首選,更是各種突發狀況下的緊急應對方案。

內建對講功能!

切換台的先進設計還包括它的專業對講功能,因為它能通過SDI攝影機信號結合SDI節目返送信號實現通訊,無需增加額外佈線就能實現對講。通過未使用的15和16號SDI音頻通道可實現與攝影機之間的節目對講信號收發;也可通過13或14號通道獲得單獨的工程對講通訊。前面板設有行業標準5針廣播級耳麥介面,並專設啟用對講功能的按鈕。從事大型播出製作時,還可使用後面板的RJ12擴展介面連接ClearCom或RTS等行業標準對講系統。

明亮LCD螢幕,監看設置兩不誤!

前面板右側設有5英寸大螢幕,功能表按鈕,以及一個旋鈕,可進入眾多功能表設置。這款大螢幕還能顯示當前節目輸出、音頻電平指標,螢幕頂部還可顯示當前所選聲道的輸入標籤,讓您明確轉動旋鈕時調整的是哪路音頻源。音頻表採用準確可靠的VU表顯示,配以精準的電平指示軌跡和色彩標識,一切均符合VU表參數標準。切換台的功能表不僅可用來操控設備,還能更改切換台的各項設置,如電視標準、多畫面分割設置以及網路IP位址等。

專業的12G‑SDI介面

切換台的後面板左側整齊列有40個12G-SDI輸入介面,右側設有24個12G-SDI輸出介面。將這些介面以縱列結合使用時可形成4組8K介面,因為8K信號使用的是四鏈路12G-SDI。此外,切換台還能提供4個Ultra HD多畫面分割輸出。BNC介面是Blackmagic Design的常用部件,其設計能實現更長距離的佈線方案和更穩健可靠的信號傳輸。8K製作尚在起步階段,因此並非所有信號源都採用8K格式,但這並不是問題,因為這些四鏈路12G-SDI輸入當中的每一個介面都能將單鏈路Ultra HD或HD輸入進行上下變換從而順利使用。   規模龐大的156通道Fairlight混音器!

ATEM Constellation 8K蘊含眾多獨特功能,其中之一當屬強大的Fairlight混音器。之所以將這款大型混音器內建到切換台當中,是因為考慮到切換台操作人員除了接收和處理所有視訊信號源之外,還需要處理音頻信號源。有了這款大型內部混音器,操作人員就能直接輕鬆處理所有切換台音頻源了。這款Fairlight混音器40路輸入齊備,並外加2通道模擬輸入、來自媒體播放器的音頻、來自對講麥克風的音頻,以及來自MADI輸入的32路立體聲道的音頻。有了如此周全的設計,音頻處理再不是難題!每路輸入均配有六頻段參量等化器、壓縮器、限制器以及雜訊門等等。您甚至還可以連接Fairlight硬體混音器! 遠端控制實現自定義方案切換台後面板的乙太網介面支援ATEM切換台控制協定,能實現快速低延遲信號切換。

所有ATEM硬體控制面板和免費的ATEM軟體控制面板都使用這一協定,因此您可以將控制面板直接連接到切換臺上,無需使用網路交換機。由於使用乙太網,您甚至還可以遠在海外通過網路實現異地遠端控制ATEM!您可以將多台控制面板同時添加到乙太網內,也可使用開發人員SDK打造自定義解決方案。眾多播出自動化系統都使用簡單快速的串列控制。ATEM Constellation 8K配有RS‑422介面,並且在操作手冊中詳細介紹了該協議。

創新超靜音散熱系統

ATEM Constellation 8K配備創新冷卻系統,能將機型尺寸設計控制在僅占2個機架單位,確保了設備的便攜特性。三台冷卻風扇能提供超強冷卻性能,並可降低轉速緩慢運行,減少風扇噪音,為您帶來安靜舒適的工作環境。這些內部散熱片經過特殊設計,可使散熱氣流得以流暢通過設備各個部件,有效防止湍流的產生,從而進一步減少風噪。所有風道和散熱器都是專為ATEM Constellation 8K切換台量身打造,因此這一定製冷卻系統能完美契合這款大型切換台的散熱設計。

冗餘電源,國際通用

ATEM Constellation 8K搭載兩個電源供應,每個都能獨立承擔起切換台的運行,為您提供100%冗餘保障。切換台後面板為每個電源供應設立了獨立AC介面,因此您可通過兩種不同的AC電源為切換台供電。即使其中一路AC電源掉電,節目製作依然能夠有序進行。這樣一來,您就可以將其中一個AC介面連接另一路電源、發電機或UPS,擁有強大後盾。這兩個電源供應可自動切換100V到240V範圍的電壓,因此您可將切換台攜帶至全球各地暢通無阻地使用。









功能 各類功能齊備,製作創意加倍

ATEM現場製作切換台系列內建多項精彩功能,全面提升您的現場製作標準!該切換台系列具備 upstream、亮度、線性、圖樣及 chroma keyer (刪除背景/去背合成)去背等特效,以及用於圖示和下橫欄等downstream keyers。此外,它還內建4個媒體播放器和專業廣播級圖文存儲供您選用!ATEM Constellation則包括多達4個DVE,可實現畫中畫特效和激動人心的Stinger轉場。



各種創意轉場 內含豐富轉場供您選擇!

硬切 混合 劃像 浸入 DVE 圖文 Stinger特效

ATEM現場製作切換台系列有著種類繁多的轉場,包括硬切、混合、浸入以及劃像等模式。ATEM Constellation 8K還為您提供基於關鍵格的DVE動態、圖文飛入效果及Stinger動畫特效等!每種轉場都即時生效,您還能全面控制轉場類型、圖案、時長及其他功能屬性。有了這些創意選擇,您定能找到想要的完美On Air播出風格,而且還能自由發揮,搭配使用各種特效!

硬切CUT

硬切轉場是各類轉場特效中最常用也是最簡單的轉場方式,您幾乎時時需要用到它!當您按下硬切按鈕後,ATEM會立即將預監信號源切換成當前節目信號源。硬切轉場可通過直接在節目母線選擇信號源實現,或者使用常見的方法,按下CUT按鈕來轉換到下一個預監母線上的信號源。硬切是最常用的轉場方式!

混合MIX

現場製作中最具美感的轉場就是疊化轉場或混合轉場。從一個視訊源平緩過渡到下一個視訊源,期間兩個視訊源交替漸變,這種轉場方式可輕而易舉的展現出您的製作所要表達和傳遞的情感。您可以按下AUTO自動轉場按鈕來觸發預設轉換時長的鏡頭間混合轉場特效,您可以使用T形推桿來手動操控完美的現場混合轉場。

浸入DIP

浸入轉場和混合轉場類似,也是兩個切換信號源之間逐漸融合交替,但是區別在於浸入轉場時,切換下來的信號源會逐漸融入用於過渡的第三個信號源,然後切換上的信號源會從第三個信號源上緩慢顯現。浸入轉場的過渡信號源可以是任何顏色、任何媒體播放器中的圖文、甚至可以是直播視訊源。使用黑色或白色過渡源獲得無盡創意!對於像實況體育這樣有贊助商的現場製作,您可以在播出時使用浸入轉場特效調出贊助商的商標!

劃像圖案 Wipe Patterns

ATEM Production切換台內建18種劃像圖案,您能建立100多種不同風格的劃像轉場特效!使用逐漸擴大的圓形、菱形、方形及更多轉場樣式在視訊源之間完成過渡,使下一個視訊源逐漸顯現。您可以對這些圖案進行反轉、柔化,或者自定義邊框色彩,您還能在邊框內插入直播視訊並使用劃像圖案轉場,使三個直播視訊流同時播放!

DVE

ATEM Constellation 8K在HD和Ultra HD模式下有4個DVE,8K模式下則有1個。您可以通過內建的DVE精彩轉場將直播畫面以推移或擠壓轉場從一個攝影機信號切換到另一個攝影機信號。DVE轉場還能實現反復或者倒退效果,為您提供更多轉場選擇。共有多達19種預編程式的DVE轉場供您選擇。使用DVE轉場將會提高所有現場製作的工作效率!

圖文 Graphic

現場製作時,當您想將贊助商的商標出現在轉場過渡中時,圖文轉場便是最佳選擇!使用DVE創建精彩的圖文飛入特效以及商標劃像轉場。您可以利用自帶的外掛功能在Photoshop CC中創建高解析度圖示,並直接載入到ATEM媒體池中便可使用。使用Photoshop CC及預乘鍵制作圖文十分適用於製作平滑飛入圖示的高品質效果,當圖示移入螢幕時候,再同時在飛入圖文下方進行隱藏劃像效果完成鏡頭轉場!

Stinger

您可以將直播視訊和動畫圖文以及音效搭配在一起製作出炫目的Stinger特效。當啟用Stinger特效時,動畫會即時通過媒體播放器撥放,並疊加到直播視訊上,通過劃像轉場過渡到下一個鏡頭。直播節目輸出還配有同時混合音效。Stinger特效廣泛使用於實況體育播出,因為它可以進行即時畫面撥放並立即回到現場畫面!

Upstream keyers 驚人的多層即時畫面

所有ATEM現場製作切換台都含有強大的upstream keyers,用於製作炫目的播出效果!使用優質 chroma keyer (刪除背景/去背合成)、亮度、線性以及圖案 去背等技術在直播視訊或圖文背景上添加直播視訊、標題、圖文以及動畫。ATEM Constellation 8K的每級M/E都設有4個高級鍵控,以多達16個獨立 chroma keyer (刪除背景/去背合成)助力您製作出無比震撼的廣播級多層特效!

luma key

luma key有時也稱為self key,因為去背和視訊影像疊加使用的是一個視訊源。您可以使用從攝影機錄製的現場視訊、事先用HyperDekc錄製好的視訊或者從媒體池中載入的圖文等完成這一鍵控。luma key尤其適用於高對比度的影像,比如使用黑色背景的白色元素,這樣您便可以利用顯著的對比來摳除黑色背景並用直播視訊或圖文取代。

Linear Key

Linear Key以兩個源作為填充和鍵信號,製作出清晰銳利的優質視訊畫面!填充信號包含疊加在背景上的視訊,鍵信號包含灰度遮罩用於切出或為填充的區域添加遮罩。填充和鍵信號可以是媒體池中的圖文、現場動態視訊或者來自外部字元發生器或圖文系統的視訊和鍵。

chroma keyer (刪除背景/去背合成)

chroma keyer (刪除背景/去背合成)被廣泛用於每日的電視氣象預報,十分適合即時將直播影像結合在一起獲得銳利高質的畫面效果!通常主持人會站在綠幕或者藍屏背景前, chroma keyer (刪除背景/去背合成)去背功能可以將綠色或藍色去除,再以其他影像合成,比如事先製作好的視訊或者圖文。ATEM切換台有著多種鍵控,您可以即時並同時合成多個直播畫面、預錄畫面、圖文以及 chroma keyer (刪除背景/去背合成)去背元素。

Pattern Key

各種Pattern Key為您帶來絢麗的轉場效果!ATEM切換台內建18種劃像式樣任您選擇,可以合成直播畫面和幾何影像或合成圖文和幾何影像。Pattern Key讓您能全面控制各類轉場圖案,包括柔化、對稱、大小以及位置,並與轉場區域完全獨立。這便意味著您可以使用不同的Pattern Key創建畫中畫效果,輕鬆在各直播攝影機信號源之間轉場,不必再局限於DVE了!



 Bugs Logos Lower Thirdsdownstream keyers1 downstream keyers2 純畫面 節目輸出

Downstream keyers 添加圖示和下橫欄

ATEM Constellation 8K配有4個downstream keyers,您可以插入高品質圖文,例如在直播的節目輸出畫面上添加圖示、台標和字幕等資訊。downstream keyers位於鍵控最後幾層,因此可覆蓋在所有切換到主節目的視訊上。此外,您還能使用淨信號輔助輸出輕鬆繞過downstream keyers。換言之,您可以將淨信號錄製作為母版,並使用downstream keyers覆蓋在視訊上作為播出使用。



DVE 即時移動、重置大小、調整比例並旋轉直播視訊!

DVE是重大新聞直播製作的完美選擇,您可以在直播間和外景地之間實現現場連線。它能建立畫中畫特效,在一個視訊輸出中同時顯示直播間主持人畫面和外景主持畫面。優質DVE還能讓您控制大小和位置,並有3D邊框、陰影和亮度等功能!您可以保存自定義DVE位置,並讓畫面自動進行動畫全螢幕或隨直播訪談結束逐漸拉遠畫面。

混音器 內建混音器混合攝影機和音頻輸入!

ATEM的內建混音器功能強大,使用便捷!打開Mac或PC上的混音器控制標籤,即可全面進行多軌道混合控制,並有多個電平表供您參照!您可以獲得攝影機和外接音頻的各項電平的精準數值並加以調節和平衡,開啟或關閉通道,或者立即開啟音頻跟隨視訊模式。您還能連接到Mackie™標準USB調音臺面板,獲得硬體回饋並檢查自動縮混推子效果以及各項儀錶顯示。

SuperSource 先進的ATEM Constellation 8K自帶兩個SuperSource圖層!

除了4個完整的M/E、鍵控和DVE之外,您還能獲得8個獨立的DVE通道,以便調整並放置來自現場攝影機畫面、視訊撥放畫面、播出圖文等。SuperSource功能相當於再內建了一個多層視覺特效切換台!這樣,您就可以使用來自8個不同地點的衛星視訊信號進行多機位元節目製作或PIP畫中畫(子母畫面)直播!

Multi View HD、Ultra HD或8K Multi View,標籤、Tally、音頻表齊全

ATEM現場製作切換台可連接大量信號源並使用Multi View多畫面分割對其同時進行監看。有了多畫面分割,您可以在一個螢幕上實現多部攝影機畫面、圖文、預監以及多路節目輸出的同時監看。先進的ATEM Constellation 8K搭載4路獨立的多畫面分割輸出,每個輸出都可以單獨進行自定義,還可以在切換到8K製作模式時變成單路全解析度8K多畫面分割信號。每個多畫面分割都可以獨立設置成4、7、10、13或16個分割畫面同時顯示。每個分割畫面上都設有螢幕狀態顯示,並且帶自定義標籤、VU表和Tally信號。

多種電視格式 根據現場製作需要,切換到不同的電視格式

ATEM為您的工作帶來了巨大的靈活性,讓您隨時以各種電視格式進行工作!您可以輕鬆勝任目前大部分現場製作所使用的HD或Ultra HD格式,而且還能根據需要隨時應對最新的8K格式。ATEM Constellation 8K切換台設計成熟,幾乎支持所有HD、Ultra HD以及8K電視格式,因此您可以以如今使用的HD或Ultra HD電視格式製作,並可隨時轉到8K以備未來製作之需要,這是個極具前瞻性的優良設計!

Photoshop CC外掛 從您的ATEM直接創建和載入圖文

ATEM自帶Photoshop CC外掛,您可以現場創建圖文並立即將它們載入到ATEM的媒體池中。大部分圖文設計者都熟知並每天使用Photoshop CC,如今您也可以擁有和他們一樣充滿創意的技能並運用在您的現場製作上!通過設計創建專業的廣播級圖文,如圖示、下橫欄、計分牌以及其他即時圖文,這些都能從媒體池直接載入。現在您可以即刻改變直播圖文了!



迄今最快速的現場製作切換台(導播機)控制軟體!您可以使用附贈的ATEM Software Control(相容Mac和Windows),在桌上型電腦或者筆記型電腦上直接控制ATEM切換台。還能將圖文載入到媒體池,調整焦距、光圈和攝影機色彩平衡,更改切換台設置,甚至可對來自攝影機的音頻進行混音。這款美觀便捷的控制軟體還能讓您使用多個相同版本進行繁忙的多人製作工作。

切換台控制標籤 控制或設置您的ATEM

ATEM Software Control軟體控制面板有著周全的設計,將各種控制分成獨立的標籤,讓您一目了然。切換台標籤用於切換台控制,並配有多個控制板用於調整鍵、轉場、媒體播放器及更多功能。設置標籤可更改切換台各項設置,並能自定義多畫面分割,而媒體池標籤則用於管理圖文。混音器控制標籤設計精緻,內含推子和儀錶用於監看各類輸入以及母版電平控制。

選擇信號源 現場切換各路信號源!

ATEM為您帶來最高效現場製作工作流程!節目母線一直處於直播狀態,因此當您選定信號源之後,它會立即進入播出狀態。使用預監母線充分利用現場切換工作流程,您選定的信號源會出現在預監螢幕上。確認即將播出的內容準確無誤後,只需輕輕一按Cut按鈕或Auto按鈕,即可將畫面轉入直播!預監母線可讓您確認下一個轉場的信號源,讓您可以充滿自信地控制現場製作。

各類轉場,全盤控制 快捷控制混合、轉場、浸入、DVE以及Stinger特效!

創建巨集命令 實現複雜操作序列的自動化

通過ATEM切換台創建巨集命令和快捷鍵可以按照精確的時間自動執行一連串複雜的操作,從而將您的節目製作上升到另一個高度。您可以記錄不同視訊源間的轉場、KEY特效和圖形等更多特效,然後保存這些操作以備現場製作時所用。巨集命令可以保存為XML檔,並可通過標準文本編輯器加以編輯和合併。想要記錄一條巨集命令,只需打開巨集命令視窗,選擇記錄然後運行您的切換台就能自動地存儲您所更改的所有設置。您只要按下巨集命令按鈕,或者是從任意硬體控制面板上觸發這一巨集命令,就可以觸發某個事先創建好的巨集命令。

在巨集命令中添加用戶定義的暫停。

轉場控制

ATEM切換台的設計可實現快速、靈活的現場製作操作。您可使用轉場控制區塊快速選擇轉場風格,還能選擇混合、浸入、劃像甚至DVE數位視訊特效以及Stinger動畫特效。只需按下Cut按鈕即可獲得即時硬切轉場,或設置定時自動轉場功能,通過AUTO按鍵觸發自動轉場,還能使用漸變推桿獲得手動控制!

轉場設置

ATEM可提供精確的轉場參數調整!切換台控制板位於切換台控制的右邊,設計貼心周到,使用快捷,容易上手。當您打開轉場控制板時,每類轉場的所有可調選項盡收眼底。只需選擇轉場類別便可開始對其各項參數進行個別調整。琳琅滿目的選擇讓您盡情發揮想像力創建各類轉場,您一定可以找到最滿意的風格並應用到您的製作當中。

劃像轉場

使用18種內建劃像圖案創建百餘種不同風格!ATEM軟體控制轉場控制板可讓您選擇喜歡的劃像圖案,改變對稱性甚至可以將其反向!劃像圖案可柔化或使用彩色邊框,並能自定義邊框寬度和柔化程度。您還能在劃像邊框內植入直播視訊來營造出充滿趣味的幾何圖樣,同時播放三個直播視訊流!ATEM現場製作切換台賦予您無比靈活的轉場能力!

DVE轉場

使用ATEM Constellation 8K時,可實現推移、擠壓、翻轉等轉場效果,通過內建的尖端DVE轉場將直播畫面從一個攝影機信號轉換到另一個攝影機信號。轉場控制板可讓您對多個DVE轉場選項進行精準的控制。有多達35種生動的DVE轉場風格,定能為您的製作帶來無限新意。

DVE轉場還能反復或者反向,為您提供更富創意的轉場選擇。





使用內建的DVE轉場,通過推移、擠壓和翻轉從一個攝影機畫面過渡到另一個攝影機畫面。



攝影機控制使用

ATEM軟體控制面板全面操控您的攝影機!Blackmagic Broadcast和Blackmagic Studio Camera可通過SDI介面從ATEM切換台進行操控,因此您可以控制攝影機內部設置和調色工具,或者從ATEM軟體控制面板實現遙控控制!共有兩種控制介面供您選擇,它們分別是傳統的攝影機控制,即CCU介面,以及和DaVinci Resolve一級調色工具相同的調色介面,方便您使用DaVinci Resolve的全部調色功能為現場製作添加創意!

  SuperSource控制

Super Source功能可以在直播畫面上使用,快速便捷地疊加多個畫中畫進行合成。使用ATEM Software Control軟體控制面板可以快速選擇SuperSource介面預設,或者自定義您專用的設置 。所有控制選項都觸手可及,實現快速選擇和保存預設、添加圖文,並利於調整每個畫面框的大小、位置、邊框、裁切、陰影等參數!



正在播出 為播出畫面即時添加各類KEY!

完成自定義 upstream keyers設置後,只需按ON AIR(播出)按鈕即可將畫面轉為播出狀態!播出按鈕可以開啟或關閉鍵信號,還能顯示當前處於直播狀態的鍵。當您準備切換到直播狀態時,必須清楚知道哪些KEY處於工作狀態,這樣便能選擇這些KEY用於下一個轉場。每個upstream keyers都有其專設的播出按鈕,在HD或Ultra HD模式下工作時可提供16個按鈕,在8K模式下工作時則可提供4個按鈕。

KEY控制 多層效果,盡在掌握

當您需要快速、精準的去背時,您可使用軟體控制來調整去背,獲得精準銳利的效果。去背背景通常無法達到完美,因此必須可以輕鬆調整各項控制以便您即時對各項鍵設置進行快速精準的微調獲得現場製作的最佳品質。ATEM Software Control可以讓您精確控制每個鍵的參數,使用您的滑鼠或觸摸板便能快速調整各個鍵以達到完美效果。

便捷的調整控制可令您即時對去背的各項設置進行快速精準的微調獲得現場製作的最佳品質。

漸變推桿 獲得全面手動控制

經驗豐富的導播都知道,要在現場表演時獲得生動的多機位元畫面混合,有時候唯一的辦法便是手動推桿控制!自動轉場雖然可以達到平滑的效果,但是在音樂會上要在廣角鏡頭和特寫鏡頭之間混合和切換則沒有手動控制來得細膩和微妙。有了手動控制,您可以將鏡頭混合在一起,直到適當的時機再完成轉場。漸變推桿可讓您手動控制劃像、 去背甚至DVE數位視訊特效轉場。

  自動轉場 完美轉場,無懈可擊!

自動轉場按鈕可提供平滑的自動切換。只需使用ATEM軟體控制在1到250格之間簡單設置轉場速率後,每次您按下AUTO按鈕,您的ATEM現場製作切換台便會按時執行完美、平滑轉場。ATEM切換台的每個轉場部分都可以使用自動轉場功能,包括溶解、浸入、混合、鍵信號源淡出、劃像以及動畫DVE轉場等。

預監轉場 檢查您的轉場

PREV TRANS(預監轉場)按鈕用來預演和預監複雜的轉場效果,您可以確認後再將畫面轉入播出狀態確保萬無一失!ATEM現場製作切換台預監視訊可通過螢幕使用多畫面分割監看,或通過切換台的SDI預監輸出到監視器上監看。預監轉場功能可以讓您在不影響節目輸出的情況下檢查確認最複雜轉場效果,包括混合、浸入、劃像、DVE以及各類KEY。預監轉場是確保轉場效果完美後再將畫面轉入播出狀態的最佳途徑。

您可以使用預監轉場功能確認最複雜轉場效果,包括混合、浸入、劃像、DVE以及各類鍵,確認無誤後再將畫面轉到播出!



淡入黑場 完美的節目收尾!

漸黑是您在製作時節目開始和結束的理想方式,十分適合淡出到廣告環節。它位於切換台最底層,確保操作時所有層同時淡入淡出。當節目輸出漸黑淡出後,FTB按鈕會亮起紅色,直到再次按下該按鈕。再次按漸黑按鈕將會讓畫面以相同速率淡入。有了這一設計精細的漸黑按鈕,您可以確保所有畫面源都同步漸黑,乾淨俐落地結束節目!

有了這一設計精細的漸黑按鈕,您可以確保所有畫面源都同步漸黑,乾淨俐落地結束節目。







全方位混音器 控制各項電平、平衡及更多參數!

   音頻跟隨視訊 平衡控制 推子控制



內建多通道混音器可讓您調整切換台每路輸入音頻的電平和平衡,還能獲得額外的HiFi和平衡音頻輸入介面。儀錶會對每路音頻輸入進行監測,因此您能準確查看每路信號源的電平。您可以將音頻設置為隨切換台信號源改變而自動淡入淡出,這樣混合的音頻便可嵌入所有視訊輸出!





切換台快照 保存切換台設置狀態!

您可以單獨保存切換台位置、鍵、劃像、DVE等動態轉場,甚至保存整個媒體池的內容,以備像簡單的巨集命令一樣作為現場使用。

  無論您的切換台設置多麼複雜,您都能將這些設置快捷保存至您的電腦,以便每次需要的時候快速調出。將切換台全部或部分設置以時間戳XML檔格式保存,這樣可以防止其他檔將其覆蓋。您可以保存切換台位置、KEY、劃像、DVE等動態轉場,甚至整個媒體池的內容!只要一直保存,所有更新媒體檔都會被添加到媒體檔夾並映射到最新的XML文件。這十分適合您在多台ATEM切換臺上使用自己的工作設置進行製作。



媒體 簡單拖放媒體即可載入!

ATEM可輕鬆載入您的所有RGBA圖文和片段。軟體控制選項卡可管理內建媒體池並查看每個圖文的狀態。您也可以將格拖放到媒體池,它們便會自動下載到切換台。此外,您還能直接從內建的Photoshop CC外掛載入圖文。媒體池可作為切換台快照的一部分進行存儲,因此您可以將切換台設置以及圖文保存在一張硬碟上。

直接從內建的Photoshop CC外掛下載圖文。因此只要您更新圖文後,便立即可以下載。





切換台設置 無論何種現場製作,您都能全面控制ATEM切換台設置!

當設置您的工作時,您可以使用切換台設置標籤來調整切換台視訊格式以及媒體池大小和輸入標識。您還可通過配置4種不同的攝影機輸入和節目畫面來全面配置多畫面分割輸出。使用ATEM軟體控制來設置您的切換台是如此的簡單,因為所有選項都近在眼前,您可以根據需要自由更改設置。從而讓您更便捷地設置新任務!



ATEM Camera Control Panel 遠端遙控四台攝影機,一台控制面板就能做到!

ATEM Camera Control Panel控制面板是一款緊湊遙控型遠端攝影機控制設備,最多可控制4台不同的URSA Broadcast、URSA Mini、Blackmagic Studio或Blackmagic Micro Studio攝影機。該控制面板沿用傳統廣播級控制和調整模式,只需一名操作人員便可進行監看並調整黑電平、增益、色彩平衡、快門速度等一系列廣泛的技術參數,讓攝影師將更多精力投入到取景構圖及合成等現場製作中的創意工作方面。傳統CCU控制器需要安裝到工作臺上,與之不同的是,ATEM Camera Control Panel採用便攜式設計,可置於筆記型電腦上或安裝在滑軌機架上。其控制沿用熟悉的邏輯佈局,充分照顧到新手和老練操作師的需要。此外,該面板可與所有ATEM切換台型號搭配使用!

四台攝影機盡在掌控 以一對四,高效操控各項設置!

從事現場多機位節目製作時,確保所有攝影機畫面平衡並且設置準確至關重要,這樣您才能從各個角度獲得一致的視訊效果。ATEM Camera Control Panel控制面板上一共分設四個攝影機控制區塊,每個攝影機控制區塊的頂部都配有大型LCD螢幕及多功能按鈕和旋鈕,螢幕下方的面板主機身上還搭載全套專業級控制。

場景及攝影機控制

控制面板的頂部控制區域可用來保存和調用場景預設,方便您根據照明變化等場景因素快速調整攝影機設置。該區域還設有調整主增益、攝影機白平衡及更改攝影機快門速度等設置。

白平衡

快速設定並調整白平衡設置。

載入場景

保存和調用場景預設。

主增益

可在低照度環境下增強感測器敏感度或需要更多景深時使用。

快門速度

設置攝影機快門速度。

彩條

為所選攝影機輸出彩條。



增益和黑電平控制

中間區域設有獨立的RGB控制,可調整增益和黑電平,也就是亮部和暗部。這樣就可以單獨調整亮部和暗部的紅綠藍電平,以補償不理想的色彩。

亮部

獨立控制增益(即亮部)的RGB值。

暗部

可調整黑電平(即暗部)的RGB值。

鏡頭與光圈控制

底部區域設有LED攝影機號碼顯示,可提示預監和直播狀態;還設有優質專業級搖桿,可精確調整光圈和主黑電平。此外,底部所設的呼叫按鈕可與操作師進行對講,還有面板鎖定按鈕及網路、電源和連線提示燈。

光圈控制

專業級搖桿,可調整光圈、主黑電平以及預監攝影機畫面。上下調整可控制光圈,轉動可控制主黑電平,按下可將當前攝影機畫面發送至監視器。

光圈上限控制

可在搖桿上設定光圈控制的上限。

光圈和主黑電平

搖桿上的光圈和主黑電平鎖定功能可避免發生誤操作。

主黑電平

可在不調整對比度的情況下,控制暗部(即黑電平)的程度或電平。

啟用面板

可啟用或禁用面板整體控制,防止意外觸碰按鈕而更改設置。

狀態燈

可提示網路連接、警報及連線情況。

預監

可將輔助信號發送至監視器,因此您無需移動搖桿。

攝影機編號

LED點陣螢幕可提示攝影機號碼及其直播或預監的狀態。

提示按鈕

可閃爍Tally燈以提示操作人員。





現場製作工作流程 與ATEM切換台默契合作!

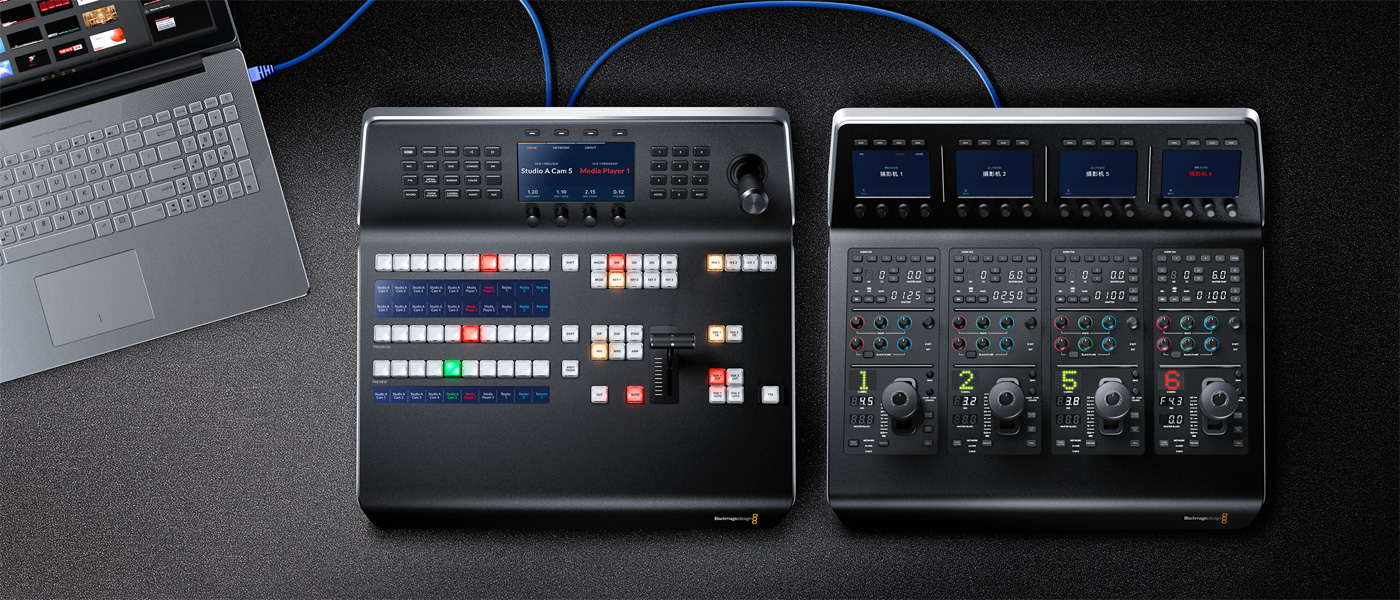

ATEM Camera Control Panel可通過乙太網直接連接至ATEM現場製作切換台或ATEM硬體控制面板上。您可能會在很多部署方案中用到多款ATEM產品,例如ATEM 4 M/E Broadcast Studio 4K切換台搭配ATEM 1 M/E Advanced Panel及ATEM Camera Control Panel。乙太網連接可從一台ATEM設備環通輸出到另一台。

操控快速便捷 沿用傳統CCU控制,操作更迅速

ATEM Camera Control汲取了多年來傳統廣播CCU控制的經驗和精華,操作速度無比之快。您可以通過搖桿來設定攝影機號碼,當攝影機位於直播狀態時,LCD屏上的字樣將變成紅色。多功能搖桿上下移動時可調整攝影機光圈,轉動可調整主黑電平,按下則可將當前控制的攝影機畫面輸出到切換台輔助輸出上進行監看。只要按下不同搖桿控制就可以在各機位元畫面間快速切換,從而確保各個攝影機色彩一致。ATEM Camera Control Panel設置快捷,您可以立即開始控制切換台所連的各個攝影機!



ATEM硬體控制面板 為您的ATEM添置硬體控制面板,使之如虎添翼!

如果要獲得高階專業的控制,請為您的ATEM切換台添置選購的ATEM硬體控制面板!當您從事複雜的現場表演製作時,設計精密的硬體控制面板便是最佳選擇!ATEM 1 M/E Advanced Panel和ATEM 2 M/E Broadcast Panel控制面板由優質元件打造,秉承極速、可靠、便捷的設計理念。硬體控制面板設計精密,現場製作速度之快無人能敵!



ATEM 1 M/E Advanced Panel 搭載內建LCD螢幕的超緊湊型專業硬體控制面板

緊湊便攜的硬體控制面板,搭載內建LCD螢幕、背光按鈕、搖桿、T型桿推子等。

ATEM 1 M/E Advanced Panel是一台用於精確控制ATEM切換台的專業硬體面板。它彙集眾多最新廣電技術,擁有內建LCD螢幕,帶自定義背光色彩的優質按鈕,專業搖桿,平滑順暢的T型桿推子等。M/E控制的按鈕下方還配有動態螢幕,按鈕均帶有自定義標籤,能夠根據狀態改變顏色。強大的SHIFT按鈕能調出第二級面板控制,增加10路輸入。ATEM 1 M/E Advanced Panel設計小巧堅固,能夠放入標準的設備機架中,十分適合移動轉播車和航空箱。

ATEM 2 M/E Broadcast Panel ATEM 2 M/E Broadcast Panel按鍵佈置合理,觸手可及!



高階品質,為專業人士設計! 這款了不起的ATEM 2 M/E Broadcast Panel功能之強大足以應對最複雜的現場播出活動。它有著出色的人性化設計,完美合理地排列所有控制按鍵的位置,為從事複雜的多層現場製作的您帶來源源不絕的創意。它為切換台的不同部分配置了獨立控制區域,您可以一眼便找到自己需要的控制,所有按鍵觸手可及。



使用控制面板全面提升您的現場製作速度!

有了ATEM控制面板,現場製作從未如此簡單有趣!

選擇信號源 將攝影機信號即時切換到直播!

ATEM Production Switchers憑藉其睿智設計讓您擁有最先進的現場切換工作流程!切換台控制面板有著獨立的節目和預監母線,您可以將兩者同時使用,快捷準確地將信號源切換至直播。預監母線上作出的選擇會出現在預監螢幕上,因此您可以清楚看到下一個切入直播的是哪一個畫面,您只需要按下Cut(硬切)或者Auto(自動)按鈕便可將該畫面切入直播。在節目母線上切換信號源可直接進入直播,因為它一直處於直播狀態!

轉場控制 選擇您喜歡的轉場

ATEM硬體控制面板可讓您全面控制各類轉場。所有充滿創意的轉場都可從精妙的硬體面板上即時獲得,包括ATEM軟體控制面板上也有的硬切、混合以及劃像等轉場效果。您可以使用混合和劃像按鍵以及漸變推桿直接切換畫面,或者只需按下AUTO按鍵即可觸發選定的轉場效果!ATEM廣播級控制面板能為您提供準確無誤的切換台控制,各類按鍵觸手可及。

轉場風格 輕輕一按,創意源源不斷!

ATEM為您提供海量轉場風格以及眾多控制選項。即時的信號源到信號源轉場可直接按切入按鈕便可實現。如果要獲得更多有趣的轉場效果,您可以使用混合、浸入以及劃像等功能。如果使用先進的ATEM Constellation 8K機型,還能獲得精彩的可編程DVE或Stinger動畫轉場特效。使用漸變推桿進行手動控制或選擇自動轉場按鈕獲得平滑圓潤的定時轉場。

Mix Wipe Dip DVE Stinger

混合、浸入或者劃像,甚至精彩的可編程DVE和Stinger動畫轉場等各種特效,動動手指即可實現!



劃像轉場 標準劃像轉場,盡顯簡約之美

ATEM硬體面板為您提供快速靈活的劃像轉場控制!您可以直接從控制面板選擇劃像圖案,並可自定義設置使之符合您的製作風格。您可以全面控制劃像、對稱、柔化等效果,並調整彩色邊框寬度和柔化程度。您甚至還能使用搖桿控制劃像的中心起始點。通過各類精密的搖桿、推子以及控制旋鈕,您可以製作出準確無誤的劃像圖案和位置。

全面控制劃像、對稱、柔化等效果,並調整彩色邊框寬度和柔化程度。

DVE轉場 種類繁多,令人大開眼界

ATEM硬體控制面板讓您迅速準確地控制所有DVE轉場選項。它配備頂尖品質的搖桿、微調旋鈕以及關鍵格控制,可以快速設計出適合您製作DVE動態,並能調節光源和添加陰影效果,為您的動畫圖文合成增添立體感。您還能使用DVE鍵模式使優質圖文飛入畫面,或選擇任何一個預定程式的推移、旋轉、擠壓、翻轉等轉場效果。

您可以上下移動內建控制搖桿來調整DVE位置,或者轉動搖桿來改變畫面大小比例!



自定義巨集命令 一鍵觸發!

使用ATEM硬體控制面板來選擇巨集命令可更加快捷,因為您可以操控所有切換台的巨集命令,還能全面控制記錄和播放巨集命令,所有操作均可一鍵完成。這樣一來,您就無需使用電腦來操作巨集命令了,因為您所使用的硬體控制面板就能實現這一功能。由於巨集命令都存儲在切換臺上,所以當您對某一條巨集命令進行編輯或更改後,更改的操作將出現在所有連接的控制面板上。全新1 M/E高級面板和2 M/E Broadcast Panel上專門設立了巨集命令按鈕,因此您可以在不同按鈕上設置不同的巨集命令,按下一鍵就可以立即觸發,和切換視訊源是一樣的道理。

KEY控制 獲得完美綠幕去背。

硬體控制十分適合在進行 chroma keyer (刪除背景/去背合成)去背時使用,從而對各項參數進行精細調整以獲得銳利乾淨的邊緣,並獲得無縫的合成效果。ATEM硬體控制面板可讓您精確控制旋鈕,令您能快速製作出完美的 chroma keyer (刪除背景/去背合成)去背。觸手可及的便捷調整控制意味著假如播出時亮度和陰影發生改變,您可以即時調整鍵設置,這樣便可以時刻保持精彩的效果。

精確的控制旋鈕可快速完成準確無暇的 chroma keyer (刪除背景/去背合成)去背,用於完美的多層特效。

漸變推桿 激動人心的手動轉場

精彩的現場表演常常需要使用手動轉場控制。T形推桿的設計符合人體工學,讓您完美轉場,與現場表演渾然一體!有的現場活動需要您有敏銳的觸覺,在現場活動氣氛的起承轉合中把握轉場的最佳時機,還需要和攝影師以及各位搭檔保持同步並默契配合。切換台在表演中扮演的是指揮家的角色,它會隨製作的逐漸展開和深入來操控全局。

T形推桿符合人體工學,讓您實現手動轉場,和現場表演的情感密切配合!

自動轉場 全自動畫面切換

自動轉場按鈕位於ATEM硬體控制面板的漸變推桿下方。選擇自動轉場按鈕後會立即進行您在轉場區域設置好的下一個轉場。您可以將自動轉場應用到各種轉場效果,包括溶解(Dissolve)、 去背(Keying)、劃像式樣(Wipe Pattern)以及動畫DVE轉場等。自動轉場可預先編程,時長可介於1到250格之間,是獲得攝影機畫面之間平滑切換和混合的理想之選。

自動轉場可應用到各種轉場效果,並可預先編程,時長可介於1到250格之間,是獲得攝影機畫面之間平滑切換和混合的理想之選。



預監轉場 預先確認,萬無一失!

所有ATEM硬體控制面板都配有精密的預監轉場按鈕。PREV TRANS(預監轉場)按鈕可以將轉場畫面顯示在預監視訊輸出以及多畫面分割螢幕上,從而避免在準備直播轉場時發生錯誤。預監轉場功能可以讓您在不影響節目輸出的情況下檢查最複雜轉場效果,包括混合(Mix)、浸入(Dip)、劃像(Wipe)、DVE以及各類鍵等。

1 M/E和2 M/E硬體控制面板專門配有預監轉場按鈕,便於將信號畫面切入直播之前先預覽下一個轉場加以確認。

淡入黑場

控制面板上的漸黑按鈕可控制切換台的所有輸出!選擇漸黑按鈕可將節目輸出以預設轉場速率平滑地淡入黑場。FTB十分適合製作節目的開頭和結尾,或者淡出插播廣告。因為漸黑效果總是覆蓋您的現場節目輸出,按鈕保護便起到了防止誤觸轉場按鈕的作用。這樣,您不用擔心會不小心按到漸黑按鈕而出錯!



搖桿 獲得完美DVE控制

使用搖桿移動螢幕上的各類圖文元素,如同玩視訊遊戲一般!三軸搖桿控制可用來調整劃像圖案的對稱性並控制DVE。用搖桿控制DVE是放置直播視訊畫中畫的理想途徑。縮放大小比例、調整上下左右位置以獲得完美的畫中畫特效。您還可以使用搖桿來移動DVE並輸入開始和結尾的關鍵格螢幕位置來自定義您的動畫DVE動態效果。

系統狀態

直播間通常要求全天候運作,因此您需要清楚知道所有系統是否處於工作狀態並運行良好。因此,ATEM控制面板內建了冗餘電源輸入並配有狀態顯示燈用來顯示控制面板和切換台主機供電情況。在發生電源故障時會啟動備用電源,此外,電源指示燈還會提醒您發生故障以便您即時修復,而與此同時節目會照常播出不受影響!

系統控制

設計精細的系統控制功能表具有20個系統控制按鈕,您可快速找到所需的各種設置或調整。資料顯示視窗比以前更大,並有4組以上微調鍵和控制旋鈕可幫您快速準確地完成各項調整。這一系統控制功能表矩陣具備多層樹形結構,結構合理,便於查找。調整鍵、劃像、DVE、媒體播放器、彩色生成器、切換台設置、輔助輸出以及更多功能!

輔助輸出 設置快捷,即時生效!

ATEM 2 M/E Broadcast Panel有著令人驚歎的全功能佈局,並配備用於輔助輸出控制的按鈕。在ATEM Constellation 8K機型上,所有輸出都能像輔助輸出一樣進行指派,讓您自由選擇切換台的任何信號源!按鈕位於頂排,名為Select Bus(選擇母線),您可輕鬆便捷地選定輸出目標以並切換其信號源。選擇母線還可讓您直接選定輸入信號用於upstream keyers、downstream keyers以及DVE。當切換現場製作時,您需要按鈕都能很快找到,而ATEM 2 M/E Broadcast Panel硬體控制面板人性化按鈕佈局就能為您實現這一便捷方案。

Conveniently located in the select bus, you can quickly set the auxiliary output and then live switch sources at the push of a button.

媒體播放器 內建圖文和字幕

您可以方便快捷地從ATEM控制面板的媒體池中挑選圖文以備播出使用。您可以直接從系統控制功能表選擇任何圖文或動畫輸出到兩個媒體播放器中的任何一個,還可以通過電腦獲得獨立於媒體池之外完整圖文選擇控制。您可從控制面板載入圖文,選擇影像或動畫,直接從ATEM控制面板播放或重複播放動畫。

從控制面板選擇圖文,在圖文和動畫之間選擇並從ATEM控制面板重複播放動畫。



混音器 連接硬體音頻控制面板!

所有的ATEM切換台都相容Mackie™協議USB控制面板,可實現現場音頻混合!只需簡單連接第三方USB推子控制面板到您的Mac或PC電腦上即可即時控制每個音頻通道的推子。當您在控制面板上調整音量的時候,虛擬軟體推子也會和您的操作同步。您甚至還能用滑鼠在電腦上調整音量,自動縮混推子也會跟蹤您的操作。將推子控制面板和內建混音器結合使用,獲得卓越的音頻混合體驗。 USB Control

豐富的控制選項 不論身在何處,都能自由控制!

ATEM切換台通過標準乙太網介面進行控制,您可以將它連接到安裝了ATEM軟體控制的Mac或Windows電腦 。您還能連接功能強大的ATEM廣播級控制面板執行更全面的控制,或者同時將軟體和硬體控制面板搭配使用,甚至還能將ATEM連接到您網路實現聯網控制,或使用免費的SDK開發出您自己的解決方案!

Software 軟體控制可讓您在本地控制ATEM或者通過網際網路在任何地方進行控制!

Internet 將任何硬體和軟體切換台控制同時配合使用,即可組建成適合多用戶操作的工作流程。

Free SDK 凡購買ATEM切換台即可獲贈我們的軟體發展工具包,可用來自定義屬於您專用的解決方案!

蘊含豐富功能的Ultra HD現場製作切換台,結合使用堪當8K製作大任!這款大型4 M/E切換台配備40路12G-SDI輸入、24路12G-SDI輔助輸出、4個DVE、16個ATEM Advanced Chroma Keyer、4個媒體播放器、4個獨立Ultra HD多畫面分割器、2個SuperSource處理器,並且所有輸入都配有格式轉換功能!當切換到8K製作時,所有這些功能都會齊心協力將它打造成一款原生8K切換台!此外,這款切換台還自帶對講功能,並配備擁有等化器和動態處理的專業級156通道Fairlight混音器!



介面

視訊輸入

介面總數

40 x 上至Ultra HD / 10 x 8K

視訊輸出介面總數

28 x 上至Ultra HD / 7 x 8K

輔助輸出介面總數

24 x 上至Ultra HD / 6 x 8K

SDI速率

1.5G、3G、6G、12G



音頻輸入

介面總數

2 x 平衡1 / 4英寸插孔、1 x 32通道立體聲BNC MADI輸入介面。

音頻輸出介面總數

2 x 平衡1 / 4英寸插孔、2 x 32通道立體聲BNC MADI輸出介面。

時間碼介面

同步輸入

三電平或黑場

視訊輸入再同步

40路輸入均配備

格率和格式轉換器

40路輸入均配備

SDI視訊輸入

40 x 10bit 720p、1080i、1080p、2160p以及10 x 4320p可切換。

其他音頻輸出

1 x 5針XLR對講。

Tally輸出

所有SDI輸出上都嵌入2個音頻通道。

其他音頻輸入

1 x 5針XLR對講。

SDI節目輸出

從24路SDI輸出中任選。

下變換SDI節目輸出

SDI預監輸出

從24路SDI輸出中任選。

多畫面分割總數

4 x 上至Ultra HD / 1 x 8K

SDI多畫面分割輸出

4

HDMI多畫面分割輸出

控制面板介面

乙太網支援10/100/1000 BaseT。控制面板和切換台主機可通過網路直接連接。

內部時間碼發生器

支持

Tally Output

可通過乙太網介面連接Blackmagic Design的GPI and Tally Interface添加。(需另購)。

電腦介面

1個USB 2.0埠。





格式

SD視訊格式

HD視訊格式

720p50、720p59.94
1080i50、 1080i59.94
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94

Ultra HD視訊格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94

8K視訊格式

4320p23.98、4320p24、4320p25、4320p29.97、4320p50、4320p59.94

SDI規範

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10、SMPTE 2082-12。

視訊採樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020。

SDI自動切換

可在A級和B級3G‑SDI、6G‑SDI和12G‑SDI之間自動檢測。8K模式需二取樣交織(2SI)。



產品規格

upstream keyers

16 x 上至Ultra HD / 4 x 8K色度/線性/luma key。

downstream keyers

4 x 上至Ultra HD / 2 x 8K。

高級 chroma keyer (刪除背景/去背合成)

16 x 上至Ultra HD / 4 x 8K。

對講支持

支持

混音消除支持

支持

線性/luma key控

21 x 上至Ultra HD / 7 x 8K

轉場鍵控(Stinger/DVE)

4個Stinger,4個DVE。

疊加層總數

28 x 上至Ultra HD / 7 x 8K

圖形發生器

21 x 上至Ultra HD / 9 x 8K

彩底發生器

2

帶3D邊框或下拉陰影的DVE

4 x 上至Ultra HD / 1 x 8K

控制面板

前面板緊急切換,也可使用軟體控制面板或選購硬體面板。

Routable Windows

64 x 上至Ultra HD / 16 x 8K

Tally

紅色表示節目,綠色表示預監。

窗口源標籤

支持 Multi view監看 多畫面分割監看

4 x 16分割畫面選項,最多可實現64個分割畫面。

多畫面分割視訊格式

可選HD、Ultra HD或8K。





媒體播放器

媒體播放器

4 x 上至Ultra HD / 1 x 8K

通道

每個媒體播放器都有填充和KEY通道。

媒體池靜格容量

64 x 上至Ultra HD / 24 x 8K填充和KEY。

媒體池片段容量

4 x 上至Ultra HD / 2 x 8K填充和KEY。

媒體播放器可存放的720 HD片段長度

3200格

媒體播放器可存放的1080 HD片段長度

1600格

媒體播放器可存放的Ultra HD片段長度

400格

媒體播放器可存放的8K片段長度

100格

媒體池靜態圖格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒體池視訊檔格式

TGA序列

媒體池音頻檔格式

WAV、MP3和AIFF 顯示器 介面

監視器最低解析度要求為1366 x 768畫素

前面板

內建HD LCD視訊監視器,設有42個LED按鈕可進行設置和緊急切換所用,8個源信號按鈕、4個轉場按鈕、6個對講選擇和混合按鈕、功能表控制旋鈕和設置按鈕、前面板鎖定按鈕。







處理

處理延遲

上至Ultra HD < 7條掃描線,8K格式10條掃描線。

混音器

156通道混音器。
可選On/Off/音頻跟隨視訊(AFV)。
電平和峰值音頻表。
主增益控制。
6頻段參量等化器、動態處理包括擴展器、門限器、壓縮器和限制器。

下變換



軟體

附贈軟體控制面板

附贈ATEM Software Control Panel軟體控制面板,支援Mac 10.13 Sierra、Mac 10.14 Mojave或更高版本,以及64位版Windows 8.1或64位元版Windows 10作業系統。

軟體更新

使用USB 2.0介面直接連接到Mac OS或Windows電腦。自帶ATEM Setup Utility。

配置

通過ATEM Software Control Panel配置。ATEM切換台主機IP位址除外,該設置需要通過USB連接切換台主機後使用ATEM Setup Utility軟體設置。



作業系統

Mac 10.13 High Sierra、Mac 10.14 Mojave或更高版本。

Windows 8.1 64-bit or Windows 10 64-bit.



電源要求 電源

2個內部100-240V AC電源。

功耗

300W 物理規格



物理安裝

物理安裝

2個機架單位。 (2U)



環境規格

操作溫度:0°到40° C(32°到104° F)

存儲溫度:-20°到60° C(-4° 到 140° F)

相對濕度:0%到90%不結露



裝箱配置 ATEM Constellation 8K、含有軟體和操作手冊的SD卡

保修 12個月有限製造商保修。

找不到SWATEMSCN4/1ME4/8K相關的選購配件......   更多推薦加購產品     more...

1.訂購請按下前方空格 ,並按下"" ,購物流程請參閱購物流程,隨機購買享有隨機價優惠,訂購請將前面方塊打勾。
2.加購商品.並不保證相容.訂購時請註明使用機種。

  • 總代理公司貨  可貨到再付款  購物安全有保障  無隱藏費用

    數位蘋果網1994年成立,數位相機、攝影機、投影機、單眼相機 堅持保證百分之百總代理公司貨,拒絕來路不明的產品、沒有保障的水貨、平行輸入公司貨、贓貨,享有完整的售後服務、中文操作手冊、總代理+數位蘋果網雙重售後服務、完整的配件

    優惠價格限量2組(供貨數量 ),售完為止 (大量購買者請電洽本公司)。買貴通報
    上網登錄活動,活動時間、贈品內容、活動內容依原廠為主
    產品保固/售後服務:總代理公司貨,由總代理提供完善售後服務。
    若運送過程導致故障或新品瑕疵,7日內更換新品。其餘請參閱維修保固。
    如何指定訂購 產品規格(顏色)
  • 按下放大 BMD專業ATEM%20Constellation%208K現場製作切換台 產品照片

pagetop
