Blackmagic 2110 IP Converter 4x12G PWR轉換器
Blackmagic 2110 IP Converter 4x12G PWR轉換器
SMPTE ST-2110 IP 標準 4 x 10Gb/s RJ‑45 PoE++ 網路接頭
12G-SDI介面 2160p60高畫質 1UR LCD螢幕
Blackmagic 2110 IP Converter 4x12G PWR 可讓您將 SMPTE-2110 IP 視訊新增至 12G-SDI 廣播裝置。 它具有 4 個獨立的雙向 12G-SDI 到 SMPTE-2110 IP 視訊轉換器，使用 RJ-45 10G 乙太網路連接，也可以提供電源。 其 1RU 設計包括一個帶有 LCD 的控制面板，支援高達 2160p60 的高清和超高清標準。
Blackmagic SMPTE-2110 IP 視訊產品介紹
Blackmagic 2110 IP Converter 4x12G PWR 技術規格
介面
SDI輸入總數
5
SDI視訊輸入4
SDI Main Program Inputs1
Total SDI Outputs5
SDI視訊輸出4
SDI Main Program Outputs1 Loop Out.
SDI速率270Mb, 1.5G, 3G, 6G, 12G.
SMPTE ST-2110 IP Video Inputs4 x 10G Ethernet
SMPTE ST-2110 IP Video Outputs4 x 10G Ethernet
模擬音頻輸出1 x 6.35 mm headphone socket.
SDI音頻輸入16 Ch embedded audio on SDI input.
SDI音頻輸出16 Ch embedded audio on SDI loop output.
SMPTE ST 2110 IP Audio Inputs16 Ch embedded audio on ST-2110 IP video via 10G Ethernet.
SMPTE ST 2110 IP Audio Outputs16 Ch embedded audio on ST-2110 IP video via 10G Ethernet.
多速率支援Auto detection of SD, HD, Ultra HD and 4K.
自動輸出時序重建/時脈重整 (reclocking)支持
乙太網4 x 10Gb/s RJ‑45 PoE++ connectors supporting 10/100/1000/10G BASE-T for SMPTE 2110 IP video in and out. PoE++ is power output only for powering connected PoE devices such as Blackmagic Cameras and Converters.
1 x 1Gb/s RJ‑45 connector supporting 10/100/1000 BASE-T for configuration and firmware updates.
電腦介面1 x USB-C 3.0 for configuration and firmware updates.
SDI視訊格式
SD視訊格式 525i59.94 NTSC、625i50 PAL
HD視訊格式
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
1080PsF25、1080PsF29.97、1080PsF30
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI
和4Kp60 DCI.
SDI視訊資料速率
SDI video connections are switchable between standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD and 4K DCI.
SDI色彩精度4:2:2
SDI色彩空間YUV
SDI自動切換Automatically detects SD, HD, 2K DCI, Ultra HD and 4K DCI. Level A and B is automatically detected on 3G-SDI input and user selectable on 3G-SDI output.
IP視訊規範
SMPTE 2110-20（無壓縮視訊）
IGMP v2
SMPTE 2110-21（流量整形）Sender: Narrow
Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM)Audio Conformance level: Level C
SMPTE 2110-40（輔助資料）Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata.
CodecBlackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video.
PTP精確時間協議IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04發現和註冊v1.3.2
Peer-to-peer via mDNS/DNS-SD
NMOS IS-05連接管理v1.1.2
NMOS BCP-002-01Natural Grouping
NMOS BCP-004-01Receiver capabilities
音頻
Front panel audio monitor speaker with speaker control button, plus 6.35 mm headphone socket.
控制
內建控制面板
12 button control panel, 2.2 inch color display and spin knob for setup and menu settings.
作業系統
Mac 13.0 Ventura
Mac 14.0 Sonoma或更高版本。
Windows 10和11。
電源要求
電源供應
2 x Internal 100 ‑ 240V AC 50/60Hz with IEC C14 mains input.
功耗TBA

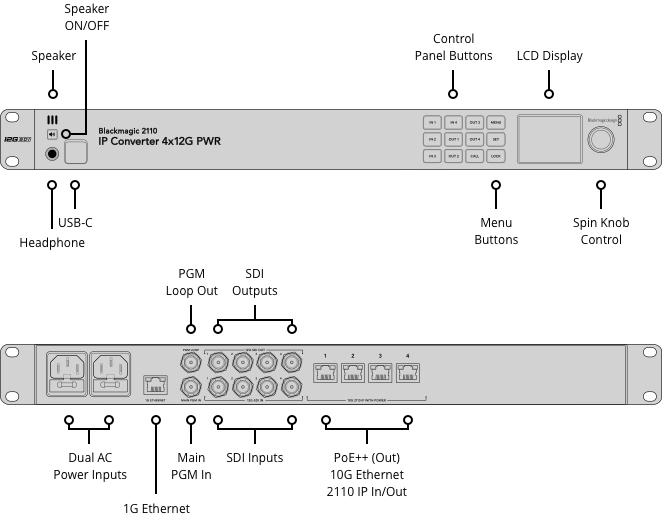

物理安裝
1 rack unit.

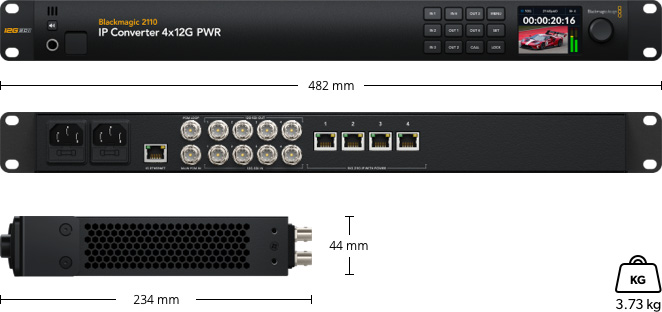

物理規格
環境規格
操作溫度 5° to 40° C (41° to 104° F)
存儲溫度 -20° to 45° C (-4° to 113° F)相對濕度 0％ to 90％ non‑condensing
裝箱配置
Blackmagic 2110 IP Converter 4x12G PWR
歡迎卡內含QR碼，可用於軟體下載。
保修
12個月有限製造商保修。
