Thunderbolt 4 / Thunderbolt 5介面 雙12G-SDI  外接輸出/監視
Thunderbolt 4  Input | 12G-SDI & HDMI 2.0 Output   免電源一線搞定
Ultra HD 2160p60 4Kp60 DCI 10bit無壓縮 Apple ProRes、DNxHR DNxHD
支援 REC 601、REC 709和REC 2020  4：2：2、4：4：4 YUV或RGB
錄製電腦影片利器 支援 Wirecast、vMix、OBS 與 DaVinci Resolve
10bit填充(Fill )和鍵(Key)輸出   附有LiveKey軟體
支持 Mac OS Apple Silicon Mac、Windows和Linux
　

能用於Thunderbolt™筆記型電腦或PC電腦的12G-SDI和HDMI視訊播放決方案！設計緊湊的UltraStudio Mini Monitor 12G通過10bit填充(Fill )和鍵(Key)輸出支援來自常用剪輯軟體的廣播級10bit SDI和HDMI視訊輸出，包括DaVinci Resolve或廣播級圖文軟體。UltraStudio Mini Monitor 12G擁有多速率HDMI和12G-SDI介面，支援HD播出視訊使用，以及時下新型Ultra HD視訊格式，上至2160p60。

UltraStudio Mini 12G緊湊型擷取與輸出解決方案介紹

UltraStudio Mini Monitor 12G技術規格

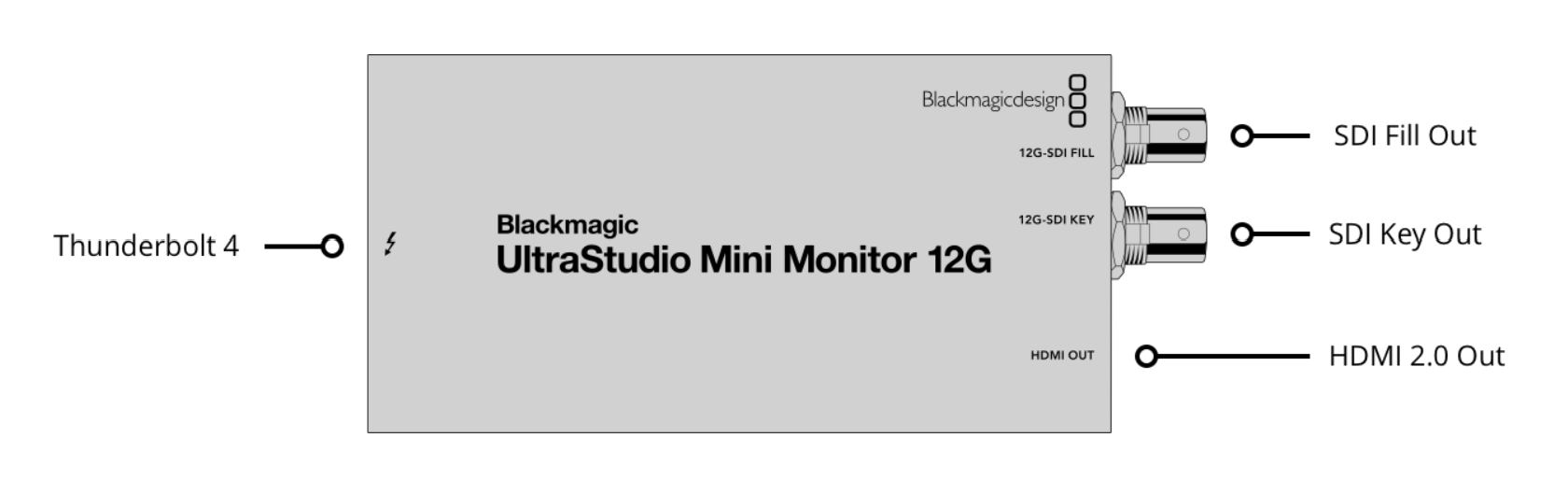

介面

SDI視訊輸出
2

SDI填充輸出
1

SDI鍵輸出
1

SDI速率
270Mb、1.5G、3G、6G、12G。

SDI音頻輸出
SDI輸出設有16通道嵌入式音頻。

HDMI 2.0視訊輸出
1

HDMI音頻輸出
HDMI輸出設有8通道嵌入式音頻。

電腦介面
Thunderbolt 4（Mac OS Apple Silicon Mac、Windows和Linux）
　

支持的編解碼

視訊編解碼
AVC-Intra、AVCHD、佳能XF MPEG2、數位單眼、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHR & DNxHD、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes 422 LT、Apple ProRes 422 Proxy、無壓縮8bit 4:2:2、無壓縮10bit 4:2:2、無壓縮10bit 4:4:4。

軟體

自帶軟體
Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic驅動（Mac OS和Windows系統）。Media Express、Blackmagic Desktop Video Utility以及Blackmagic驅動（Linux系統）。

內部軟體升級
軟體驅動內建韌體。軟體驅動可在系統啟動時載入，或通過軟體更新程式載入。

應用軟體

其他支援的應用程式：

The Foundry Nuke、Sony Catalyst Production Suite、Tools On Air Just: Play & Live、Magix Movie Edit Pro Premium、Corel VideoStudio Pro、CyberLink PowerDirector、Grass Valley Edius、Softron Mreplay、Telestream Wirecast、Resolume Arena、Vegas Creative Software Vegas Pro、VidblasterX Studio和Broadcast、Unimedia Technologies UniplayOne和Uniplay-CG、CasparCG Server、Magicsoft CG、Xsplit Broadcaster、DevTek Easy Media Suite、Boinx Software MimoLive、StudioCoast vMix、Renewed Vision ProPresenter、Ventuz Director、Class X Liveboard和CoralCG、Open Broadcaster Software Studio、Nautilus Studio Nemo3D、Burst Video Webclip2Go、Derivative TouchDesigner、Assimilate Scratch和Live Assist、NewBlue Title Live和Titler Pro、SGO Mistika。

這些屬於第三方應用程式，支援情況或有所不同，具體請諮詢您的軟體供應商。

SDI視訊格式

SDI視訊格式
525i59.94 NTSC、625i50 PAL。

HD視訊格式
720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60。
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30。

2K視訊格式
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI。
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI。

Ultra HD視訊格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60。

4K視訊格式
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI and 4Kp60 DCI。

SDI規範
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level A and B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10、SMPTE 2084和SMPTE ST2108-1

SDI元資料支援
RP 188/SMPTE 12M-2和隱藏式字幕。

SDI音頻採樣
電視標準採樣率48kHz，24bit。

SDI視訊採樣
4:2:2、4:4:4

SDI色彩精度
上至2160p30的8bit、10bit、12bit RGB 4:4:4，以及所有格式的8bit、10bit YUV 4:2:2。

SDI色彩空間
Rec. 601、Rec. 709和Rec. 2020。

HDR支持
HDR靜態元資料包裝、HLG及PQ傳輸特性。

多速率支援
SDI視訊連接可在SD、HD、2K、Ultra HD和4K之間切換。

　

HDMI視訊格式

SDI視訊格式
525i59.94 NTSC、625i50 PAL。

HD視訊格式
720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60。

Ultra HD視訊格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60。

4K視訊格式
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI and 4Kp60 DCI。

HDMI音頻採樣
電視標準採樣率48kHz，24bit。

HDMI視訊採樣
4:2:2和4:4:4

HDMI色彩精度
所有格式的8bit、10bit、12bit RGB 4:4:4、8bit YUV 4:4:4*，以及12bit YUV 4:2:2*。

* 轉換自10bit YUV 422

HDMI配置
HDMI 2.0支持Deep Color。

HDMI色彩空間
Rec. 601、Rec. 709和Rec. 2020。

HDR支持
HDR靜態元資料包裝、HLG及PQ傳輸特性。

多速率支援
HDMI視訊連接可在SD、HD、Ultra HD和4K之間切換。

硬體格緩衝器

2vuy（8bit YUV）、ARGB、BGRA（8bit RGB）、Ay10（10bit YUVA）、r210（10bit RGB）、v210（10bit YUV）、R12B、R12L（12bit RGB）。
　

處理

色彩空間轉換
基於硬體即時處理。

作業系統

Mac 15.0 Sequoia
Mac 26.0 Tahoe或更高版本。

Windows 10，64位
Windows 11

Linux

電源輸入

通過Thunderbolt線纜供電。要求電腦搭載Thunderbolt 4 USB-C埠。

功耗
15W

物理安裝

支持Apple Silicon Mac和Thunderbolt 4或Thunderbolt 5 PC。

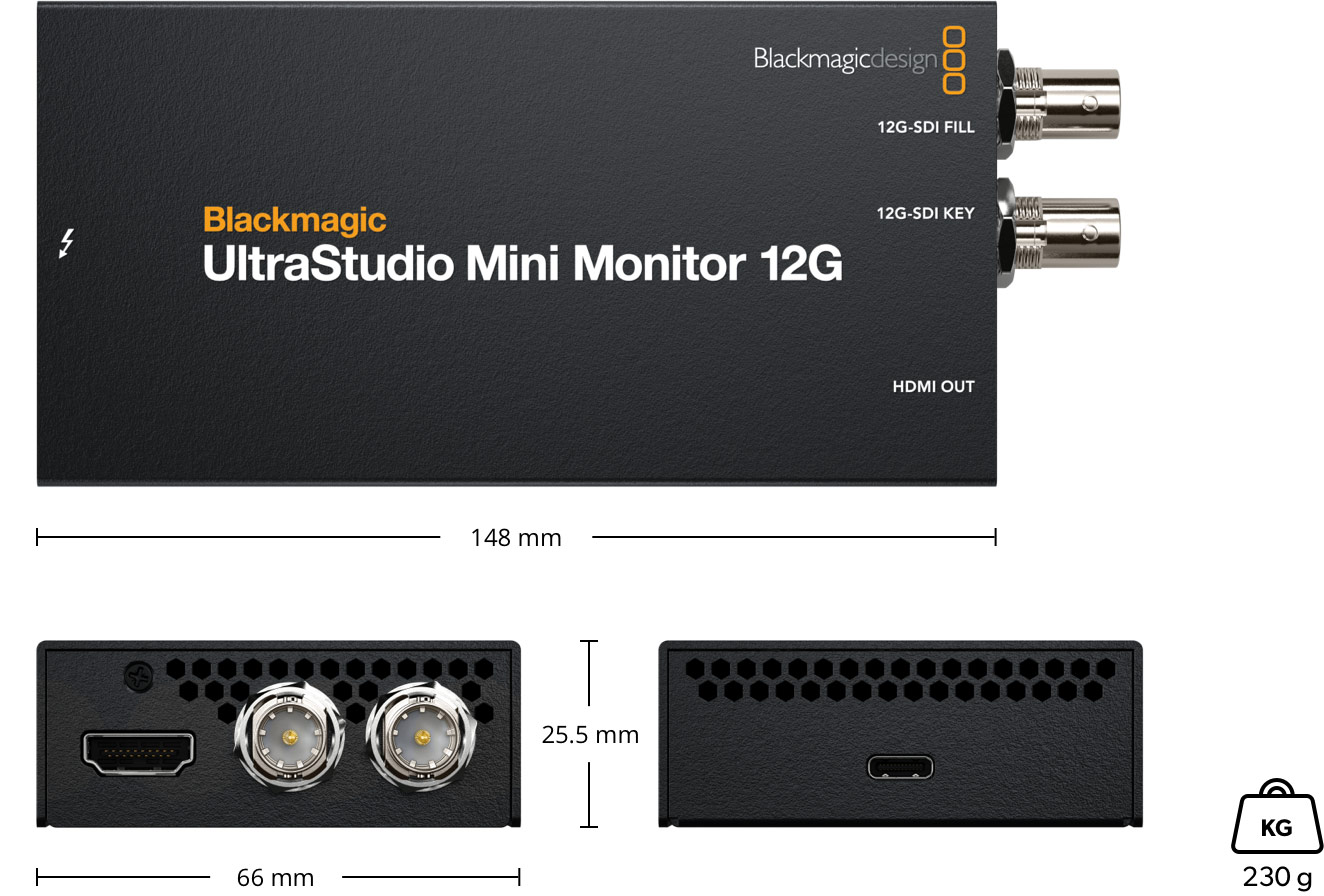

物理規格

環境規格

操作溫度  5°到40° C（32°到104° F）
存儲溫度  -20°到45°C（-4°到113°F）
相對濕度  0％到90％不結露

裝箱配置

UltraStudio Mini Monitor 12G

歡迎卡內含QR碼，可用於軟體下載。

保修

1年有限製造商保修。
