視訊同軸電纜有很多種類型。它們之間有什麼區別？如何選擇？

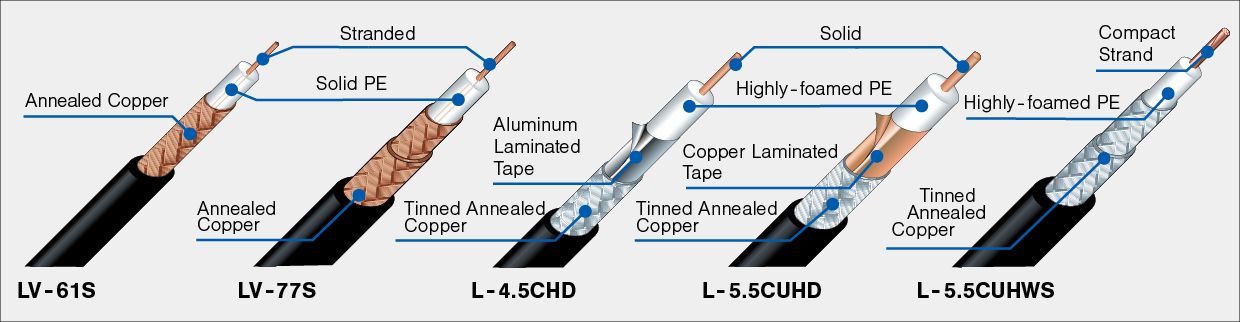

簡言之，構成電路的基本要素有三個：
（1）中心導體，（2）絕緣層，以及（3）屏蔽。每個要素都有其優缺點，如下所述：
|
1 |
中心導體 |
固體導體 |
單實心金屬芯，訊號損耗低，非常適合遠距離或高頻傳輸。 |
|---|---|---|---|
|
絞合導體 |
多根細線絞在一起，具有柔韌性和抗彎曲性，常用於跳線和移動應用。 |
||
|
緊密絞合導體 |
多根細金屬線緊密捆紮而成，密度高於普通絞合導線，兼具實心線和絞合線的優點。它增強了低訊號損耗和柔韌性，是12G-SDI行動應用的理想選擇。 |
||
|
2 |
絕緣 |
包括「實心」、「發泡」和「高發泡」三種。與實心絕緣材料相比，發泡和高發泡絕緣材料的衰減性能更佳，因此常用於高清視訊傳輸。然而，由於發泡和高發泡絕緣材料透過物理方式將空氣封閉起來，因此它們對外部壓力的抵抗力較弱。您應該注意電纜的安裝位置和方式。 |
|
|
3 |
遮蔽 |
我們提供「編織式」和「鋁箔編織式」兩種類型。編織式屏蔽層包括單層、雙層或三層，材質可選裸銅或鍍錫銅。鋁箔編織式屏蔽層屏蔽效果極佳，但由於鋁箔強度不足，不適用於反覆彎曲和移動應用。在這種情況下，建議選擇“編織式”。 |
|
什麼是傳播延遲？
傳播延遲是指訊號從連線端傳送到另一端所需的時間。對於電纜傳輸而言，傳播延遲很大程度上取決於電纜的材料和結構，如果延遲差異過大，超過接收機的延遲容差，則可能導致傳輸錯誤。下表顯示了同軸電纜傳播延遲時間與絕緣類型之間的關係。
同軸電纜絕緣層引起的傳播延遲（參考文獻）
| 絕緣 | 傳播延遲 |
|---|---|
| 固體聚乙烯 | 5.0 奈秒/米 |
| 發泡聚乙烯 | 4.2 奈秒/米 |
| 高發泡聚乙烯 | 3.7 奈秒/米 |

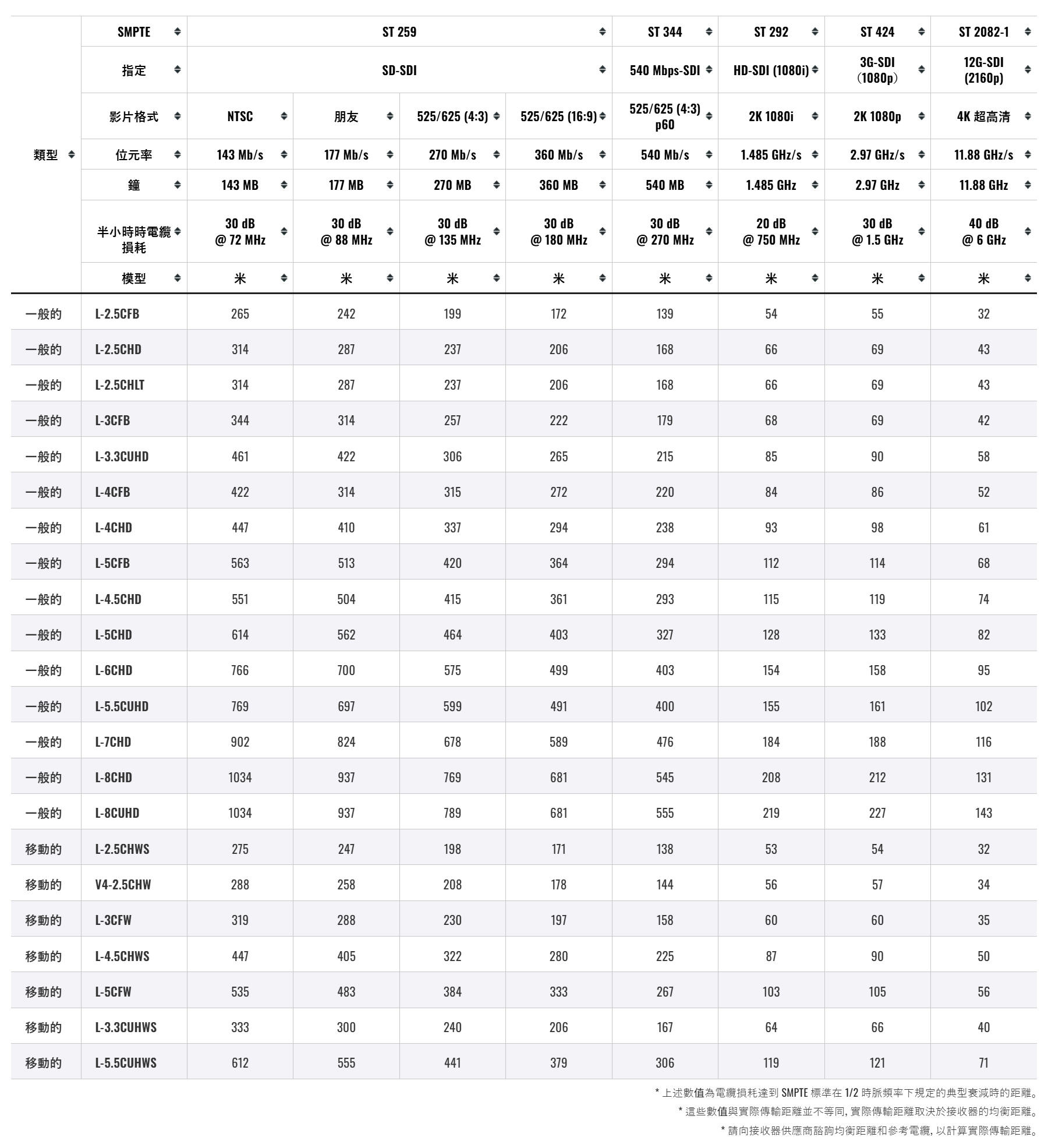

根據SMPTE標準，典型傳輸距離
根據SMPTE標準，典型傳輸距離

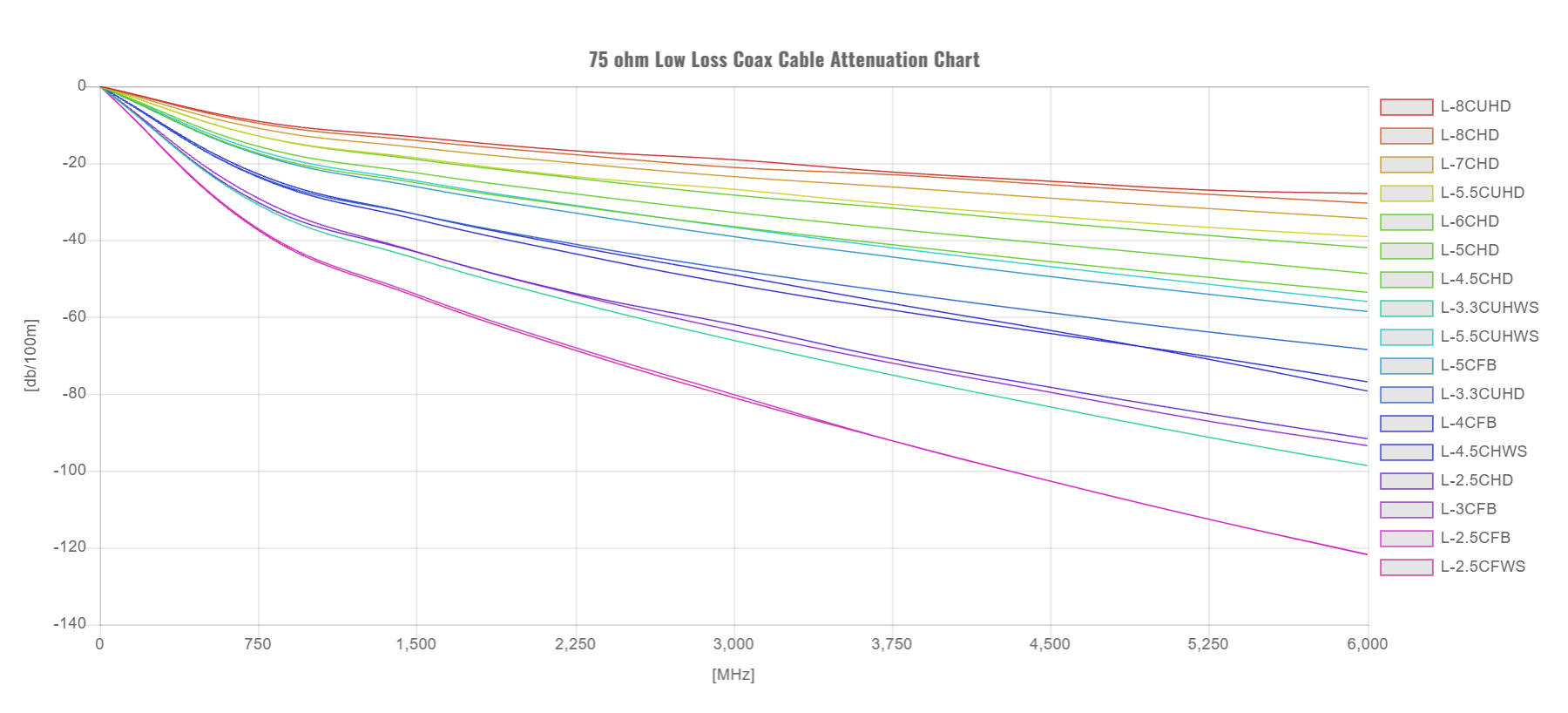

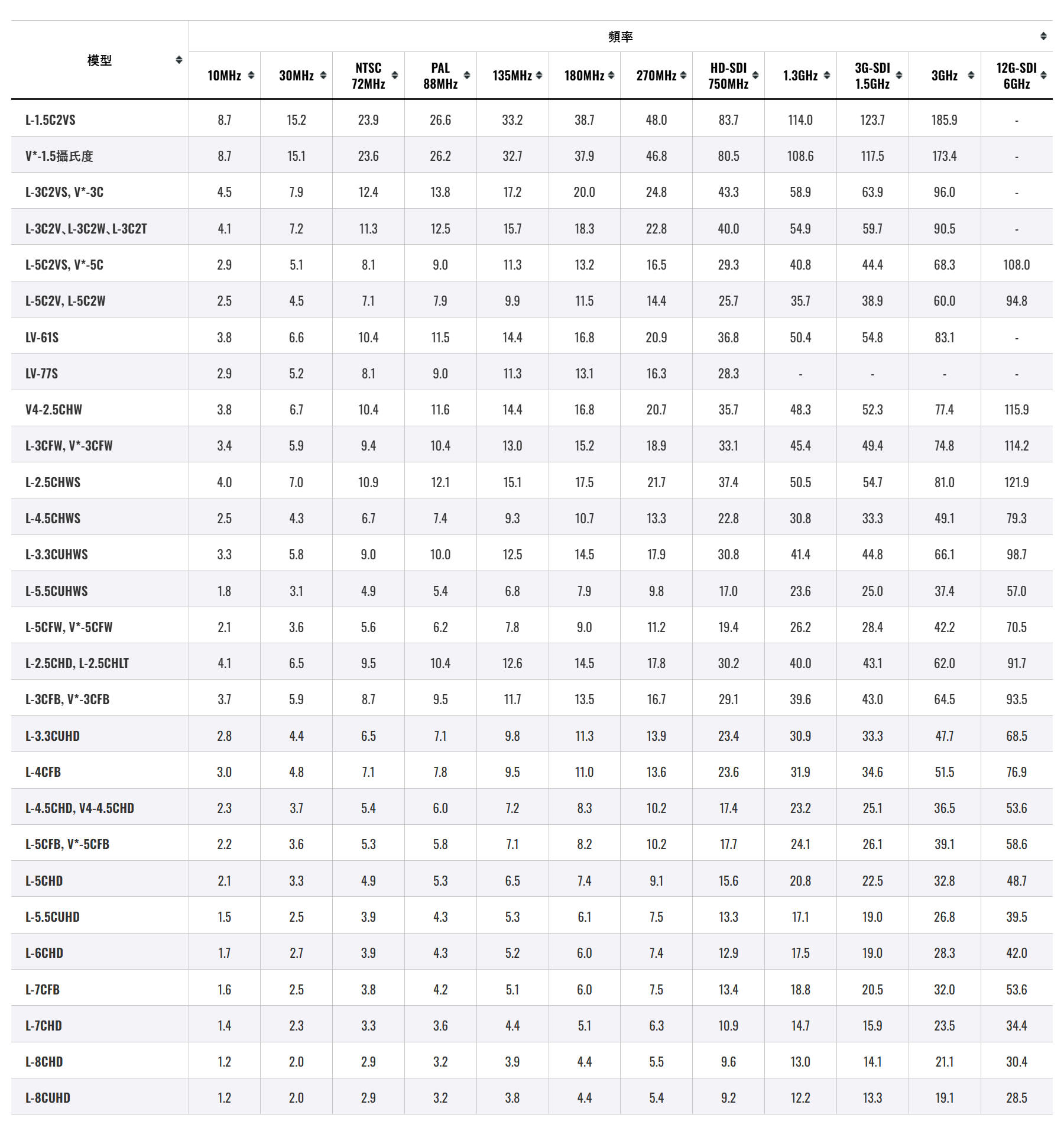

75 歐姆同軸電纜標稱衰減（dB/100m）
