BMD高畫質SmartView 4K G3廣播級監視器(Ultra HD機架型)

 訂購編號:P1389   建議售價:50,000元 (省下:5,350元)

 優惠價(含稅):

  SmartView 4K G3 是首款具有 12G-SDI 和 SMPTE-2110 IP 視訊輸入的超高清廣播監視器,支持3D LUT。標規機架設計可上機櫃、飛行箱

免運費  免手續  無隱藏費用  可貨到收

轉帳付款   優惠價43,742元 (-2%+免手續費)

銷售情形:本產品屬於接單生產(進口)、特別訂製、國外代訂或特別訂購商品,不接受退換貨,部分產品需預付訂金,訂單完成概不接受退換貨


12G-SDI 和 SMPTE-2110 IP 視訊輸入 內建3D LUT

輕量化金屬鋁機身和全解析度Ultra HD LCD

SFP Optical Fiber / 10Gb/s RJ‑45 接頭  6RU 標準機櫃

SmartView 4K G3 是首款具有 12G-SDI 和 SMPTE-2110 IP 視訊輸入的超高清廣播監視器。 SmartView 4K G3 直接連接到基於 IP 的廣播系統以及一系列高達 2160p60 的 12G-SDI 專業視訊設備,使其非常適合廣播和現場製作。它包括交流和 12V 直流電源連接、3D LUT 和監控控件,例如焦點峰值、H/V 延遲、僅限藍色和取景指南。



SmartView 4K G3

SmartView 4K G3搭載內建光纖和銅制SMPTE-2110 IP視訊界面,讓您可以直接連入基於IP的廣播級系統。產品還設有2個12G-SDI輸入,可連接一系列範圍的專業級視訊設備。此外,12G-SDI和2110視訊輸入均可輸出到12G-SDI環通輸出介面。其設計依舊採用輕量化金屬鋁機身和全解析度Ultra HD LCD。螢幕疊加顯示包括峰值對焦、格導欄和安全框等。產品還設有內建3D LUT,可用於添加創意風格、轉換Log Film Gamma或處理自定義HDR配置。





理想的視訊監看方案!播出製作



播出製作

SmartView 4K支持12G-SDI和2110 IP,上至2160p60,是播出製作的理想之選。輕輕一按,就可以在SDI和IP之間切換!SmartView 4K會根據視訊輸入,在SD、HD或Ultra HD全部格式間自動切換!

現場製作

現場製作時,擁有一套能夠準確監看攝影機信號的解決方案至關重要。產品搭載峰值對焦、變焦、寬高比標記和Tally等強大的攝影機功能。此外,其4K螢幕可讓您監看到精美的攝影機畫面影像細節。

可裝入航空箱

航空箱需要便攜和堅固的特性!SmartView 4K採用輕量化鋁制機身,並且深度只有幾英寸,因此可以通過自然對流實現良好的機架通風。此外,它還設有眾多攝影機和技術監看功能!







陽極金屬加工,沉穩深黑設計

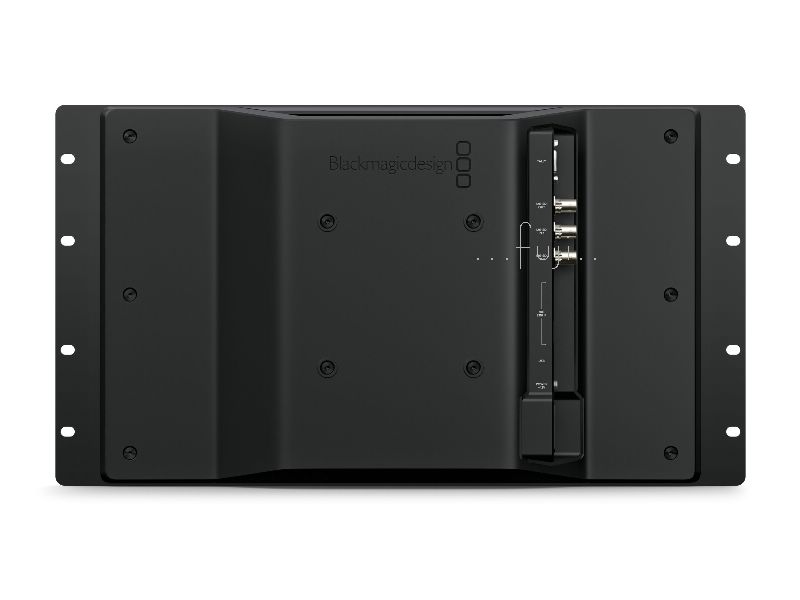

SmartView 4K採用高強度機加工鋁金屬設計,線條清晰俐落。經過陽極處理的表面擁有沉穩深黑色彩,與其他Blackmagic Design設備一同安裝在機架上時看上去美觀一體!SmartView 4K的深度只有幾英寸,這是因為監視器經常會被安裝在設備機架的頂部,所以這樣輕薄的設計可以在產品後側留出大量空間,讓整個機架可以更好地通風,防止設備過熱。SmartView 4K底部是一系列按鈕控制,採用輕微的傾斜設計便於按下。監視器的背面是所有的視訊界面,甚至還設有VESA規格的安裝點!



明亮的高解析度螢幕

SmartView 4K的LCD螢幕具有非常高的解析度,能以Ultra HD顯示影像的每個畫素,呈現出純淨銳利且具有良好色彩保真度的畫面。為避免在LCD螢幕上留下淩亂的指印,SmartView 4K在螢幕底部安設了一排按鈕,因此您不用按螢幕就可以調整所有監視器控制。SmartView 4K是針對播出製作所設計的,它可以立即鎖定到新的視訊源,這在監視器連接到矩陣時非常常見,其輸入經常會改變到不同的時間源。與電視不同,其視訊不會被過掃描,您可以獲得緊貼LCD邊緣的所有影像畫素



前面板按鈕可獲得監視器控制

SmartView 4K前面板包括了非常廣泛的一系列監看控制。輸入按鈕可在2個12G-SDI視訊輸入和2110 IP視訊輸入之間選擇。顯示按鈕可讓您調整螢幕亮度。H/V水準垂直延遲是傳統的廣播級監視器功能,可讓您查看影像的消隱區。純藍模式是SD存檔內容檢查色相的理想方式。變焦按鈕可讓您放大影像調整攝影機對焦。峰值可突出顯示清晰細節資訊,還非常適合調整攝影機對焦。3D LUT按鈕可讓您開啟並切換3D LUT。H和V標記按鈕可讓您顯示並調整多達4個螢幕標記。





包含格導欄和峰值對焦功能!

當與攝影機一起搭配使用時,SmartView 4K還可以提供各種帶有螢幕畫面疊加顯示的輔助取景和對焦功能。疊加顯示包括安全框和安全字幕標記。此外,產品還設有4個單獨的格導欄、2個垂直和2個水準方向,都可以同時顯示,是社交媒體和電影長片取景的理想輔助工具。標記都是可以獨立調整的,因此您可以創建任何自己喜歡的寬高比!產品還提供有螢幕峰值對焦,只要使用前面板專設按鈕就可以開啟或關閉該功能。峰值對焦是使用SmartView 4K進行遠端攝影機監看的理想工具,您可以確保遠端攝影機在任何時候都精準對焦!





以3D LUT獲得色彩精準的監看效果

播出機構和電影長片製作經常需要使用Log Film Gamma編碼或HDR配置的SDI源。這樣的影像可能會看起來有些褪色或是顯示為不正確的顏色。SmartView 4K支持3D LUT可以解決這個問題。您可以通過3D LUT將SDI或2110輸入色彩空間重新映射到SmartView 4K螢幕上。此外,3D LUT還可以實現令人眼前一亮的創意風格!3D LUT使用簡單,可通過SmartView Utility實用程式進行上傳。您還可以將DaVinci Resolve調色作為自定義3D LUT導出。DaVinci Resolve可以免費下載獲取,無需任何費用就可以創建令人激動的3D LUT資源庫!



支持SD、HD和2K DCI電影格式

高性能12G-SDI和10G乙太網2110 IP輸入是多速率的,因此支援更低解析度存檔SD內容、以及播出製作的HD和用於電影長片的2K。所支持的格式包括525i59.94 NTSC、625i50 PAL、720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60、1080PsF25、1080PsF29.97、1080PsF30、1080i50、1080i59.94、1080i60、2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI和2Kp60 DCI、2KPsF25 DCI、2KPsF29.97 DCI和2KPsF30 DCI。當連接至3G-SDI源時,可支援A級和B級視訊格式。



支持Ultra HD和4K DCI電影格式

SmartView 4K還支援12G-SDI和基於2110 IP的10G乙太網視訊輸入的Ultra HD視訊格式。Ultra HD視訊格式包括:2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94和2160p60。支持的4K電影格式包括:4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI和4Kp60 DCI、4KPsF25 DCI、4KPsF29.97 DCI和4KPsF30 DCI。這意味著,SmartView 4K是非常適合的監視器,立即就可以讓您過渡到Ultra HD和4K項目!而且,SmartView 4K可以通過軟體進行設備更新,在未來隨時添加新的電視格式。



SMPTE 2110 IP網路,直接就能連!

由於SmartView 4K全面符合針對光纖和銅纜10G乙太網介面IP視訊的SMPTE-2110標準,如今您就可以構建現代IP視訊系統。SMPTE-2110規定了在IP網路上廣播的視訊、音頻和輔助資料的傳輸、同步以及描述。這包括SMPTE-2110-20無壓縮視訊、用於高格率Ultra HD的Blackmagic IP編解碼支持以及SMPTE-2110-21流量整形/定時、SMPTE-2110-30音頻和SMPTE-2110-40的輔助資料支援。此外,所選視訊輸入可通過10G乙太網SMPTE-2110 IP介面發送,且全面支援多播到多個目標。



支援NMOS協定,實現虛擬信號指派

SmartView 4K支援NMOS介面規範,因此可將所有2110 IP視訊設備作為一台大型虛擬矩陣來共同運作。由於Videohub Smart Control可以作為一台NMOS控制器使用,因此它還能在2110 IP網路上將源信號指派到目標上。NMOS介面規範描述了如何在IP網路上發現並控制SMPTE 2110設備的相關內容。SmartView 4K支援用於發現和註冊IP視訊設備的IS-04,以及用於連接管理IP視訊設備的IS-05。這意味著您可以像使用傳統SDI矩陣一樣操控源和目標之間的連接!



內建Tally邊框,直播狀態一目了然

SmartView 4K支持Blackmagic SDI Tally協定,因此在現場製作環境中使用時,它可以在影像周圍亮起彩色邊框,直播時為紅色,預覽時為綠色。該SDI Tally標準適用於所有ATEM現場製作切換台,因此您可以直接將監視器連接至切換台SDI輸出來獲取影像,通過單根BNC線纜獲得Tally。也就是說,導演可以切換不同攝影機畫面,同時Tally資訊將會通過SDI視訊信號發送回SmartView 4K。這樣徹底避免了複雜的佈線問題,Blackmagic SDI Tally協議可以幫您更快地部署工作。



遠端控制軟體,適用於Mac和Windows電腦

當您需要為SmartView 4K更改設置或更新軟體時,只要下載並運行SmartView Utility軟體即可。該軟體可通過Blackmagic Design官網支援頁面免費下載,且適用於Mac和Windows電腦,可通過USB介面連接,或當SmartView 4K連接至乙太網時通過乙太網連接。您可以使用該軟體更改監視器自定義名稱,從而便於在大型系統識中識別不同的監視器。您還可以在3G-SDI A級和B級格式之間進行選擇。為防止未經授權的網路訪問,默認設置下乙太網是禁用狀態,但通過USB連接後可以啟用。



開發自定義遠端控制方案

Videohub包括功能強大的遠端控制協議,因此您可以構建自定義遠端控制方案,將SmartView 4K整合到您的播出系統中。它易學易用,是一個簡單的基於文本的協定,您甚至可以使用Telnet用戶端進行操作。這使得您可以在各種電腦平臺上,甚至是Raspberry Pi和Arduino等嵌入式硬體上,創建自定義控制解決方案。您可以全面控制LCD亮度、對比度、飽和度、Tally、輸入選擇甚至是開啟3D LUT。學習該協定較佳的方式是通過簡單的Telnet程式登錄,然後根據SmartView 4K操作手冊堛煽y述嘗試每條指令。



冗餘電源,帶來靈活便捷方案

SmartView 4K擁有一體化設計,內建電源供應,因此無需攜帶笨重的外部電源!連接任何AC電源即可開始現場製作。該國際電源自動相容從100V到240V AC電源,在世界各地使用皆可暢通無阻!此外,保險起見,SmartView 4K包括AC和12V DC電源介面。Mini Converter風格的12V DC電源介面是備用電源或運行電池的理想方式。運行電池意味著您在極為偏遠的地方也可以使用它!此外,如果內部電源出故障,只需連接DC電源就可以繼續運行!



技術規格

介面 SDI輸入

2

SDI輸出

1 循環輸出。

自動切換到輸入選擇的重新計時視訊輸出。

SDI速率

270Mb、1.5G、3G、6G、12G。

光纖視訊輸入

SFP 光纖連接器籠。

支援2110 IP視訊和光纖SDI。

多速率支援

自動偵測 4K、超高畫質、2K、高畫質或標清輸入。

更新和配置

USB

乙太網路

1 個 10Gb/s RJ-45 連接器,支援 10/100/1000/10G BASE-T,用於 SMPTE-2110 IP 視訊輸入、配置和韌體更新。

相符

9 針 D 型連接器





格式

SD 格式支援

525i59.94 NTSC、625i50 PAL

HD格式支援

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p23.98、1080p24、1080p25、1080p29.97、1080p.1080p
0、1080p59.94、1080p60 1080PsF23.98、1080PsF24、1080PsF25、 1080PsF29 .97、1080PsF30


2K 格式支持

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98、2KPsF24、2KPsF25、2KPsF29.97、2KPsF30

超高畫質格式支援

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.95、2160p48、2160p50、2160p59.94、2160p60

4K 格式支持

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

SDI 合規性

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424MA級和B級,SMPTE 425M, SMPTE 2082。

SDI色彩空間

記錄601, 錄音709

SDI自動切換

自動選擇標清、高畫質、3G、6G和 12G-SDI。

視訊取樣

4:2:2 和 4:4:4



IP視訊規範

SMPTE 2110-20(未壓縮視訊)

IGMP v2

SMPTE 2110-21(流量整形)

Sender: Narrow

Receiver: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

音訊一致性等級:C 級

SMPTE 2110-40(輔助資料)

完全存取整個 SMPTE 輔助資料流。包括 RP 188/SMPTE 12M-2、隱藏式字幕和 HDR 靜態元資料。

PTP精確時間協定

IEEE 1588-2008(PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04 發現與註冊

v1.3.2

透過 mDNS/DNS-SD 進行點對點

NMOS IS-05 連線管理

v1.1.2

NMOS BCP-002-01

自然分組

NMOS BCP-004-01

接收器能力

編解碼器

將 12G-SDI 速率轉換為 10G 2110 IP 視訊時使用的 Blackmagic IP10 編解碼器。



軟體

內部軟體升級

透過附帶的韌體更新軟體。

設定控制

透過 USB 或乙太網路。



作業系統

Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本。

Windows 10,64位  Windows 11





顯示器

顯示元素

15.6" TFT Active Matrix LCD

顯示解析度

3840 x 2160 畫素

回覆

25毫秒

對比

1000:1

色彩深度

1670 萬種顏色



電源需求

電源

1 個內部 100 - 240V 交流 50/60Hz。

電源輸入

1 x IEC C14 交流電源插座。

1 x 5.5mm 圓筒 +12V DC In,用於外部電源或電池使用。

能量消耗

24瓦



實體安裝

6 個機架單元 / 6RU。



物理規格





環境規格

工作溫度 0° 至 40°C(32° 至 104°F)

儲存溫度 -20° 至 60°C(-4° 至 140°F)

相對濕度 0% 至 90% 非冷凝



裝箱配置

智慧視圖 4K G3

歡迎卡內含QR碼,可用於軟體下載。



保固

12 個月製造商有限保固。
