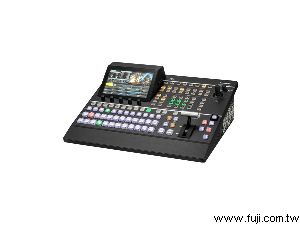

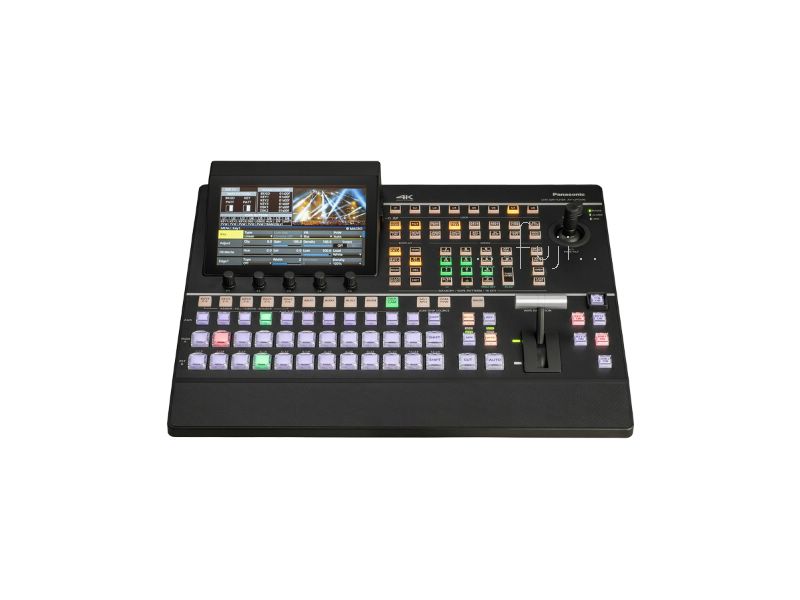

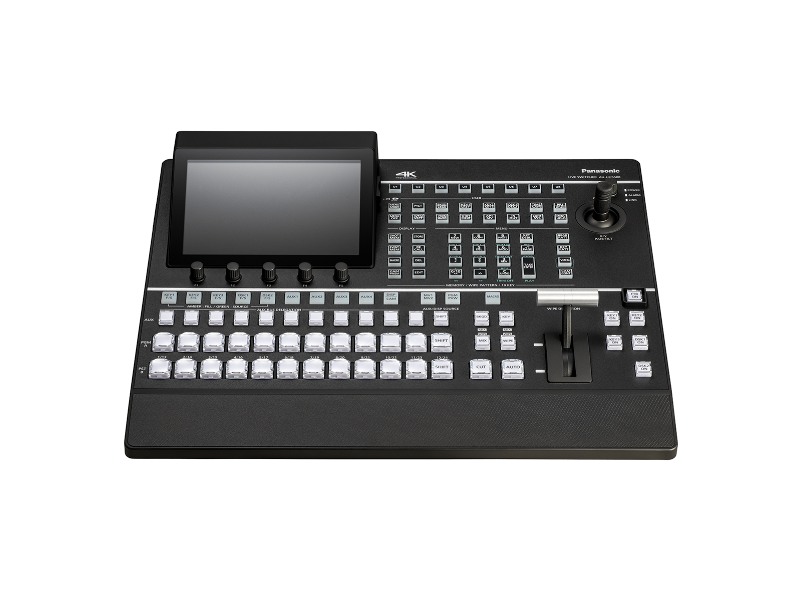

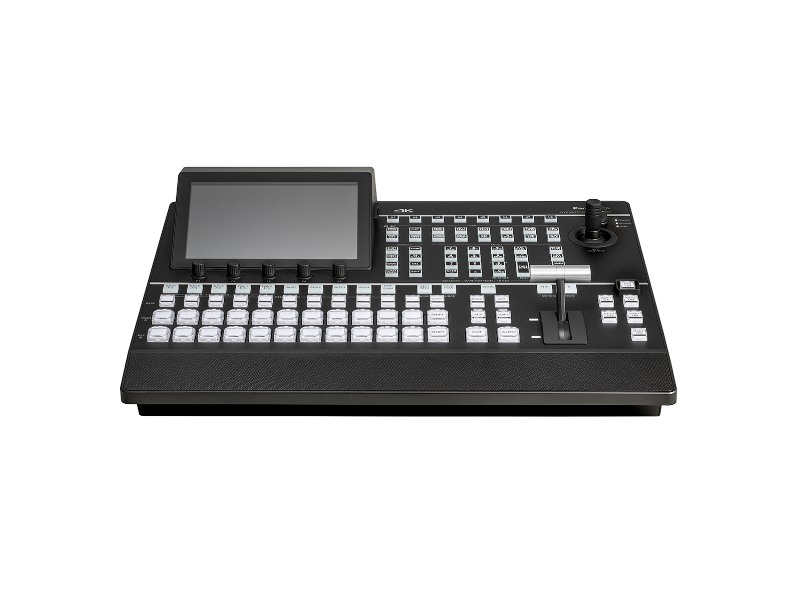

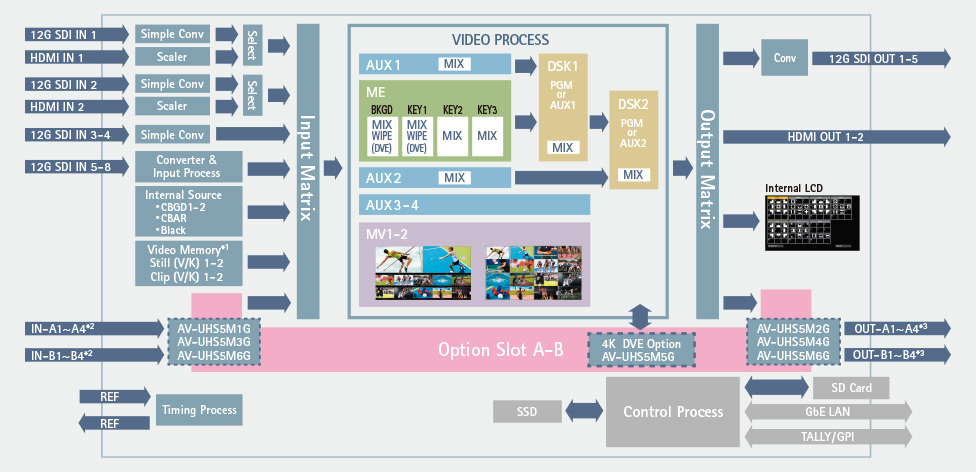

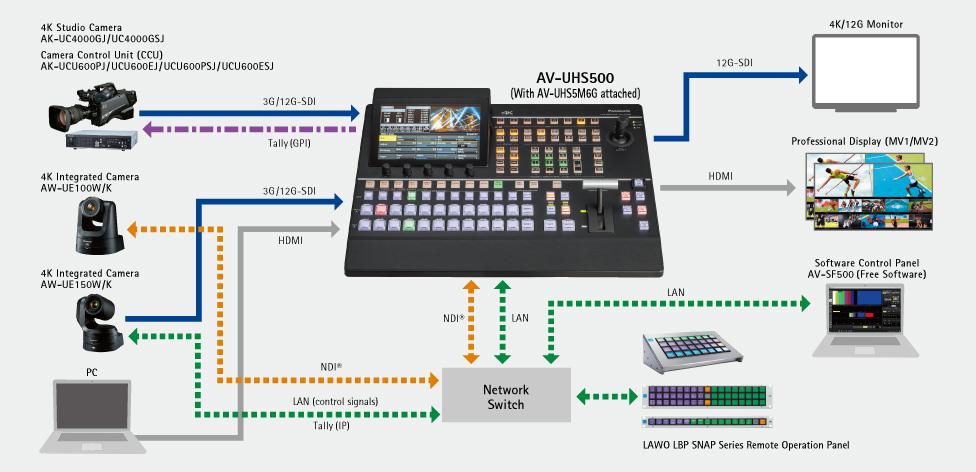

現場切換台 AV-UHS500規格
Panasonic松下AV-UHS500實時現場切換器規格書 (檔案大小：45KB)
AV-UHS500實時現場切換器外部介面通訊協定規範 (檔案大小：330KB)
|
一般的 |
|
電源 |
交流電 100 V 至 240 V，50 Hz/60 Hz |
|
電流消耗 |
1.5 安 |
|
環境工作溫度 |
0°C 至 40°C（32°F 至 104°F） |
|
工作環境濕度 |
10％ 至 90％（無凝結） |
|
儲存溫度 |
0 °C 至 40 °C（32 °F 至 104 °F） |
|
儲存濕度 |
10％ 至 90％（無凝結） |
|
重量 |
約。 7 公斤（約 15.4 磅） |
|
尺寸（寬 x 高 x 深） |
440 mm x 170 mm x 360 mm（17-5/16 英吋 x 6-11/16 英吋 x 14-3/16
英吋）（不含突出部分） |
|

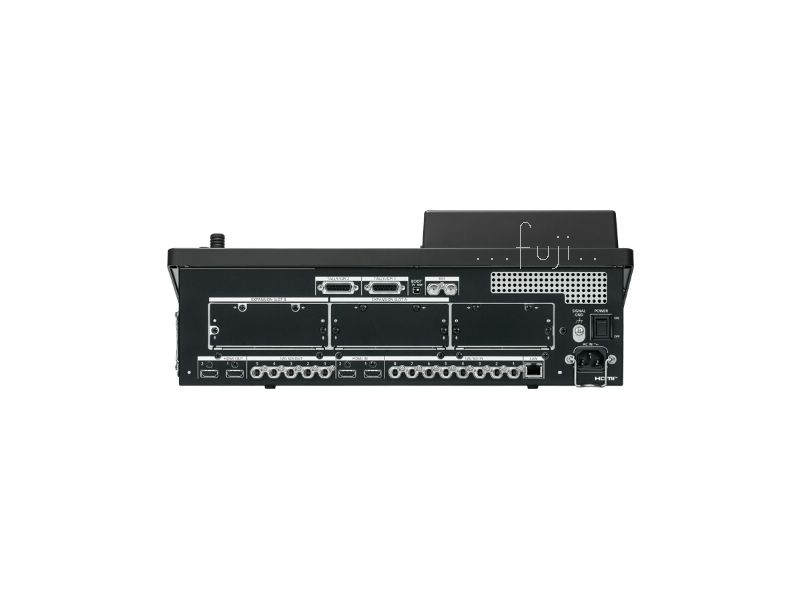

視訊終端 |
|
SDI IN 1 至 SDI IN 8 端子 |
8 線（使用 OPTION 單元時最多可支援 8 線）
• 連接器：BNC x 8
• 色彩空間轉換功能
• 格同步器功能
• 連接器 至 配備簡單格式轉換器。
• 連接器 至 附有上轉轉換器。
• 連接器至配備色彩校正器。
* SDI IN 1/2 不含 HDMI IN 1/2。 |
|
12G-SDI |
12G-SDI，符合SMPTE ST 2082-10標準 |
|
3G-SDI |
符合3G-SDI、SMPTE292標準（相容Level-A/Level-B） |
|
高畫質SDI |
符合HD-SDI、SMPTE292M標準 |
|
HDMI IN 1 至 HDMI IN 2 端子 |
2 路（使用 OPTION 單元時可支援高達 6 路）
視訊格式輸入：
720p/59.94 Hz、720p/50 Hz、1080i/59.94 Hz、1080i/50
Hz、1080p/59.94 Hz、1080i/50 Hz、1080p/59.94 Hz、1080p/p
Hz、1080p/25 Hz、 1080p/24 Hz、1080p /
23.98 Hz、2160p/59.94 Hz、2160p/50 Hz、2160p/29.97 Hz、2160p/25
Hz、2160p/29.97 Hz、2160p/25 Hz、2160p29
格式輸入：
4K（3840 x 2160, 60 Hz）、 WQHD（2560 x 1440，60 Hz）、WUXGA（1920 x
1200，60 Hz）、UXGA（1600 x 1200，60 Hz）、SX0 Hz）、
UXGA（1600 x 1200，60 Hz）、SX0 1024，60 Hz）、WXGA（1280 x 768，60
Hz）、XGA（1024 x 768，60 Hz）
模式：全/Fit-H/Fit-V
• 縮放器、格同步器和色彩空間轉換功能
• 連接器：HDMI x 2
• 此連接器不支援 CP 技術。
* HDMI IN 1/2 不包含 SDI IN 1/2。 |
|
SDI OUT 1 至 SDI OUT 5 端子 |
5 條線路（使用 OPTION 單元時最多可支援 8 條線路）
• 連接器：BNC x 5
• 下變頻器至 1080p，色彩空間轉換功能
可分配 PGM、PVW、CLN、ME PGM、MV1 至 MV2、AUX1 至 AUX4、Key Out。 |
|
12G-SDI |
12G-SDI，符合SMPTE ST 2082-10標準 |
|
3G-SDI |
符合3G-SDI、SMPTE292標準（相容Level-A） |
|
高畫質SDI |
符合HD-SDI、SMPTE292M標準 |
|
HDMI OUT 1 至 HDMI OUT 2 端子 |
2 行（使用 OPTION 單元時最多可支援 6 行）
• 連接器：HDMI x 2
• 不支援 Scaler（僅系統格式可用）
• 色彩空間轉換功能
可分配 PGM、PVW、CLN、ME PGM、MV1 至 MV2、AUX1 至 AUX4、Key Out。 |
|
訊號格式 |
2160/59.94p、50p、29.97p、25p、24p、23.98p、
1080/59.94p、50p、29.97p、29.97PsF、25p、25PsF、24p、24PsF、23.98p、23.98PsF、59.94i、50i
720/59.94p、50p |
|
訊號處理 |
R:G:B 4:4:4 8 位元 / 4:2:2 10 位元（僅適用於 HDMI） |
|
Y:CB:CR 4:2:2 10位 |
|
ME號碼 |
1ME |
|
同步終端 |
|
REF 端子參考輸入/BB 輸出 |
在 Genlock 模式下：黑場或三電平同步輸入訊號（含環通）
• 在外部同步模式下執行環通輸出。
• 如果不打算使用環路輸出，請提供 75 Ω 終端機。
• 連接器：BNC x 2
• 場頻率與支援的系統格式相同。
• 24.00p 格式不支援黑場輸入訊號。
• 採用 1080/23.98PsF 格式，支援 10 場 ID（符合 SMPTE318M 標準）的黑場或三級同步訊號。
• 在內部同步模式下，BB 訊號會從兩個連接器輸出。 |
|
視訊延遲時間 |
1行（H） |
當格同步器設定為 [Off] 且上轉換器和下轉換器均未運作時 |
|
1格（F） |
當格同步器設定為[開]且上轉換器和下轉換器正在運作時 |
|
• 當訊號通過 PinP、DVE、多視圖、下轉換器或 HDMI IN 時，
每種情況下的最大延遲為 1 格。 |
|
控制終端 |
|
LAN終端 |
相容於 1000BASE-TX 和 AUTO-MDIX（用於 IP 控制）
• 連接電纜：LAN 電纜（CAT5e），最大。建議使用 100 公尺（328 英尺）STP（屏蔽雙絞線）電纜
• 連接器：RJ-45 |
|
TALLY GPI 終端 |
輸入 |
8 個通用輸入，光電耦合器感應 |
|
輸出 |
19個輸出；從 R/G/Y 計數中選擇，通用 |
|
警報 |
1路輸出，開路集電極輸出（負邏輯） |

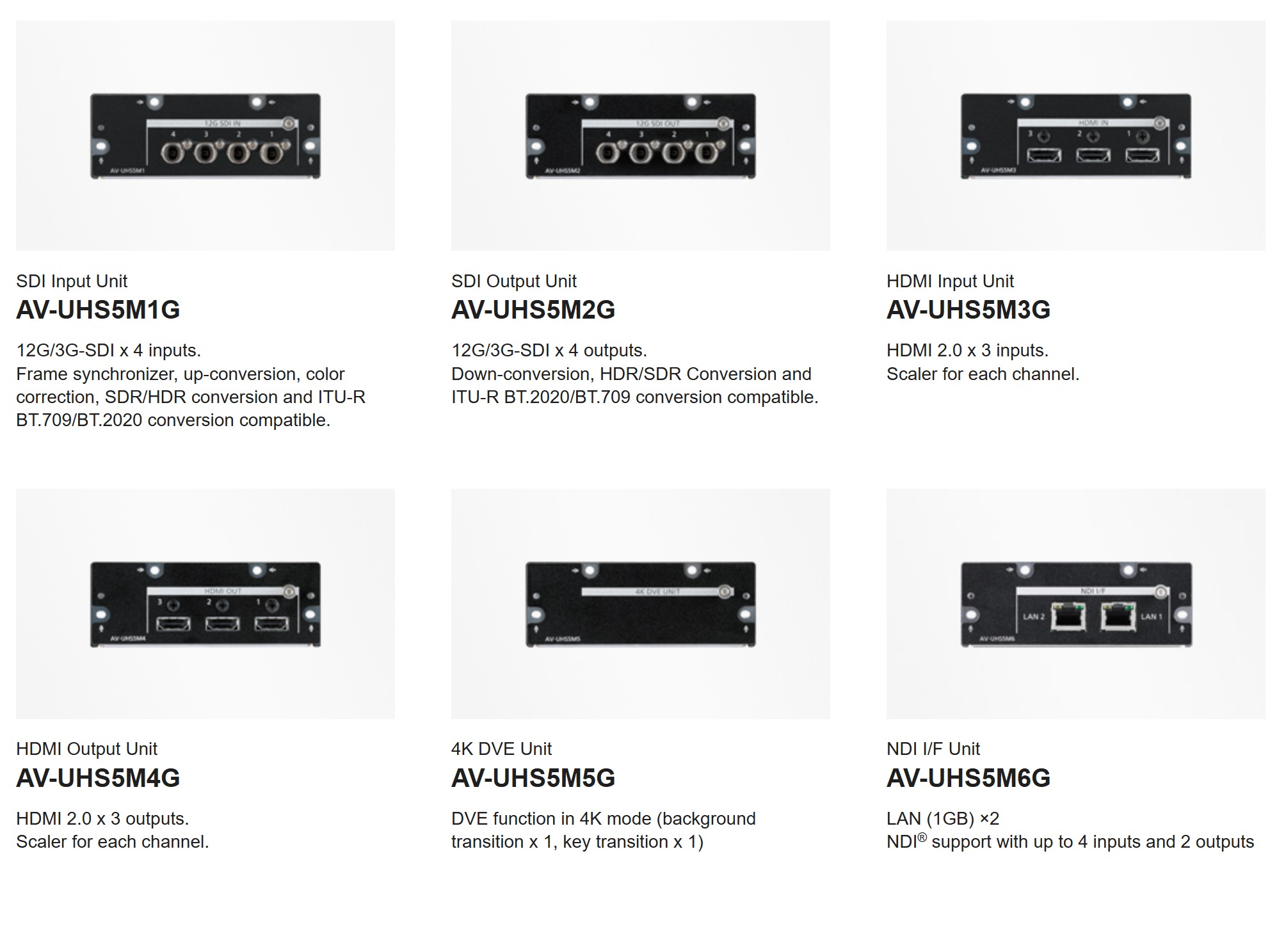

選配單元
|
一般的 |
|
|
AV-UHS5M1G |
AV-UHS5M2G |
AV-UHS5M3G |
AV-UHS5M4G |
AV-UHS5M5G |
AV-UHS5M6G |
|
電源 |
DC 12 V 由 AV-UHS500 供電 |
|
耗電量 |
15瓦 1.2安 |
16瓦 1.3安 |
14瓦1.1安 |
|
環境工作溫度 |
0 °C 至 40 °C（32 °F 至 104 °F） |
|
工作環境濕度 |
10％ 至 90％（無凝結） |
|
儲存溫度 |
0 °C 至 40 °C（32 °F 至 104 °F） |
|
儲存濕度 |
10％ 至 90％（無凝結） |
|
重量 |
約。 371公克
（約0.82磅） |
約。 353 公克
（約 0.78 磅） |
約。 345 公克
（約 0.76 磅） |
約。 353 公克
（約 0.78 磅） |
|
尺寸（寬 x 高 x 深） |
112 mm x 42 mm x 167 mm
（4-13/32 英吋 x 1-21/32 英吋 x 6-9/16 英吋）
（不含突出部分） |
112 mm x 42 mm x 166 mm
（4-13/32 英吋 x 1-21/32 英吋 x 6-17/32 英吋）
（不含突出部分） |
|
SDI輸入單元AV-UHS5M1G |
|
SDI IN 1 至
SDI IN 4 端子 |
4 條線路
• 連接器：BNC x 4
• 格同步器功能
• 配備上變頻器。
• 色彩空間轉換功能
• 配備色彩校正器。 |
|
12G-SDI |
12G 序列數字，符合 SMPTE ST 2082-10 標準
• 0.8 V [pp] ± 10 ％ (75 Ω)
• 自動均衡器 80 m（使用電纜時） |
|
3G-SDI |
3G 串列數字，符合 SMPTE292 標準 (Level-A/Level-B)
• 0.8 V [pp] ± 10 ％ (75 Ω)
• 自動均衡器 100 m (使用電纜時) |
|
高畫質SDI |
高畫質串列數字，符合 SMPTE292M 標準
• 0.8 V [pp] ± 10 ％ (75 Ω)
• 自動均衡器 100 公尺（使用電纜時） |
|
SDI輸出單元AV-UHS5M2G |
|
SDI OUT 1 至
SDI OUT 4 端子 |
4 線
• 連接器：BNC x 4
• 下變頻器
• 色彩空間轉換功能
• 可分配 PGM、PVW、CLN、ME PGM、MV1 至 MV2、AUX1 至 AUX4、Key Out。 |
|
12G-SDI |
12G 串列數字，符合 SMPTE ST 2082-10 標準，0.8 V [pp] ± 10 ％ (75 Ω) |
|
3G-SDI |
3G 串列數字，符合 SMPTE292 標準（A 級）0.8 V [pp] ± 10 ％ (75 Ω) |
|
高畫質SDI |
高畫質串列數字，符合 SMPTE292M 標準 0.8 V [pp] ± 10 ％ (75 Ω) |
|
HDMI輸入單元AV-UHS5M3G |
|
HDMI IN 1 至
HDMI IN 3 端子 |
3 路
視訊格式輸入：
720p/59.94 Hz、720p/50 Hz、1080i/59.94 Hz、1080i/50
Hz、1080p/59.94 Hz、1080p/50 Hz、1080p/209.94 Hz、1080p/50
Hz、1080p/2009258120201/
p Hz、1080p/23.98 Hz、2160p/59.94 Hz、2160p/50 Hz、2160p/29.97
Hz、2160p/25 Hz、2160p/24 Hz、2160p/23.98 Hz、2160p/24
Hz、2160p/23.98
Hz
。 Hz）、WQHD（2560 x 1440, 60 Hz)、WUXGA（1920 x 1200，60
Hz）、UXGA（1600 x 1200，60
Hz）、 WSXGA+（1680 x 1050，60 Hz）、SX 768，60 Hz）、XGA（1024 x
768，60 Hz）
模式：全/Fit-H/Fit-V
• 連接器：HDMI x 3
• 格同步器功能
• 配備色彩校正器。
• 縮放器和色彩空間轉換功能
• 此連接器不支援 CPRM 技術。 |
|
HDMI輸出單元AV-UHS5M4G |
|
HDMI OUT 1 至
HDMI OUT 3 端子 |
3 行
模式：Fit-V、Fit-H、全螢幕、全螢幕-90％、全螢幕-80％
尺寸：自動、WQHD（2560 x 1440，60 Hz）、WUXGA（1920 x 1200，60 Hz）、
UXGA（1600 x 120 x 1200，60 Hz）、 UXGA（1600 x 1200，6068500060
150016020 150015555555555555555566000 1600016001670 字， x.
Hz）、
SXGA（1280 x 1024，60 Hz）、WXGA（1280 x 768，60 Hz）、XGA（1024 x
768，60 Hz）、原生
顏色：自動、RGB、YUV444、YUV422
• 連接器：HDMI x 3
• 可分配 PGM、PVW、CLN、ME PGM、MV1 至MV2、AUX1 至 AUX4、Key Out。
• 縮放器與色彩空間轉換功能 |
|
NDI I/F單元 AV-UHS5M6G |
|
LAN 1 和 LAN 2 終端 |
支援的格式 |
NDI®高頻寬、NDI® HX1 、 NDI® HX2和NDI® HX3 |
|
輸入 |
最多 4 行
可能的輸入格式
• 當系統格式為 4K 時
NDI ®高頻寬：2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160 / 23.98p •當
系統格式為23p ®高頻寬：1080/59.94p、1080/50p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、720/59.94p、720/ 50p DI3® HX / N ® HX
1920/1080p、1280/720p* 5對於 H.264，AV-UHS500 支援高達 4.2 級的輸入。對於
H.265，AV-UHS500 支援高達 5.1 級（主層）和 4.1 級（高級）的輸入。
|
|
輸出 |
最多 2 行
可能的輸出格式•當
系統格式為 4K 時
NDI ®高頻寬：2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160 / 23.98p . ®高頻寬：1080/59.94p、1080/50p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、720/59.94p、720/50p •
可將 P. Key Out 分配給輸出。
|
相關資料：
Panasonic松下AV-UHS500實時現場切換器尺寸圖 (檔案大小：1MB)
Panasonic松下AV-UHS500實時現場切換器型錄 (檔案大小：5MB)
Panasonic松下AV-UHS500實時現場切換器規格書 (檔案大小：45KB)
AV-UHS500實時現場切換器外部介面通訊協定規範 (檔案大小：330KB)
*1：僅支援 NDI ® HX1、NDI ® HX2 和 NDI ® HX3 輸入。僅支援 NDI ®高頻寬輸出。
*2：當系統格式為2K時，可進行NDI®高頻寬、NDI®HX1 、 NDI®HX2 、 NDI®HX3的混合輸入。
*3：當系統格式為 2K 時，可以進行輸入的 P/I 轉換。
*4：當系統格式為 Psf 時不可用。
*5：NDI ® HX1、NDI ® HX2 和 NDI ® HX3的格速率取決於系統格式。
* NDI®是一種視訊連接技術，是 Vizrt NDI AB 在美國和其他國家註冊的商標。
