告別變焦虛焦！SONY索尼 PXW-Z380 為什麼需要定期校準後焦？

在日常快節奏的影視錄製、新聞外拍、賽事轉播或活動直播中，您是否曾遇到過這樣的困擾：攝像機長焦端對焦清晰後，推拉變焦到廣角端畫面卻變虛了？或者廣角對準後，推到長焦特寫焦點又跑了？

如果在變焦操作期間出現對焦偏移、畫面不實的情況，很多攝像師會懷疑是“攝像機壞了”、“鏡頭壞了”。但事實並非如此！這並非設備故障，而是由於鏡頭的法蘭焦距（Flange Back，俗稱後焦）發生了微小偏離。

索尼 PXW-Z380 擁有兼具優異畫質與微距創作能力的精密光學結構。理解其光學原理，像對待愛車定期保養一樣做好日常校準，保證畫面在全焦段下的出色銳度。

深度解析：為什麼建議每 3 個月定期校準後焦？

為什麼有些單片感測器的消費級設備很少需要校準，而 PXW-Z380 這樣的廣播級專業機型建議每約 3 個月進行一次後焦校準？這正是由其精密的光學設計決定的：

1. 微距（Macro）拍攝功能與“可動後組鏡片”

為了滿足用戶在新聞特寫、自然生態或產品近景拍攝中強大的微距對焦能力，PXW-Z380 的鏡頭後組鏡片並非機械鎖死、完全固定的結構，而是具備精密位移調節能力的可動鏡組。這種設計賦予了鏡頭非常寬廣的對焦範圍與創作自由度。

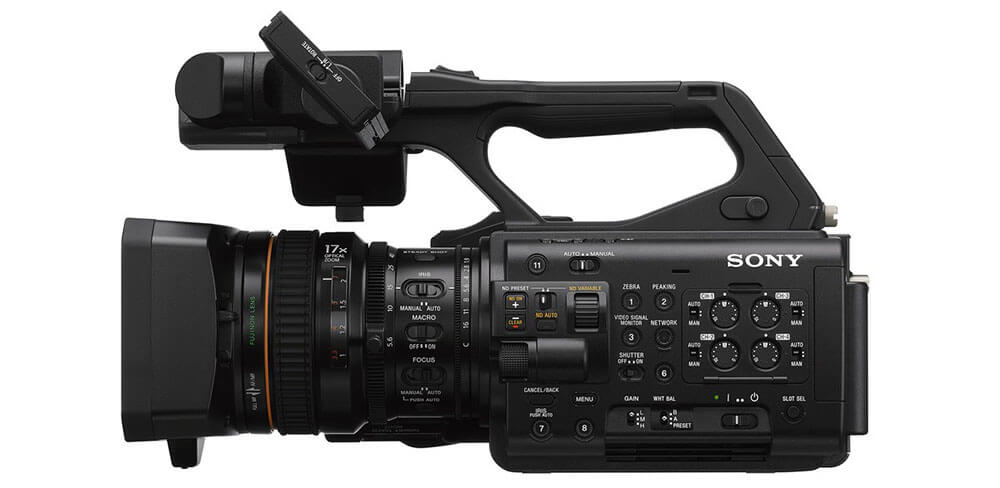

【PXW-Z380的MACRO功能撥鈕】

2. 3 片式感測器架構與“分光棱鏡”的物理放大效應

PXW-Z380 採用廣播級 3 片式圖像感測器（3-CMOS）架構。入射光線經過鏡頭後，需通過內部精密的高精度分光棱鏡分別投射到 R、G、B 三塊獨立的感測器上。

• 微小位移的放大效應：由於分光棱鏡複雜的光路折射特性，後組可動鏡片哪怕因環境溫差、機械震動產生極其輕微的微米級偏移，經過棱鏡光路折射後都會在焦平面上產生明顯的後焦偏離放大效應，從而表現為變焦過程中的焦點漂移。

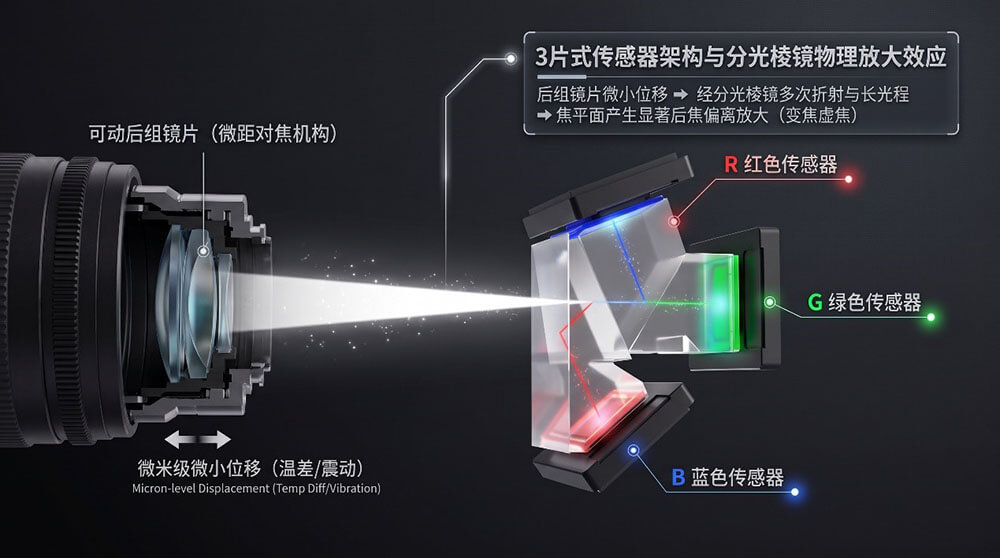

【三片式感測器原理結構圖】

3. 這並非設備故障，而是“專業級光學系統的定期保養”

正如高性能跑車需要定期進行四輪定位與機械保養一樣，PXW-Z380 的後焦調整是可動微距鏡組 + 3 感測器分光棱鏡這一專業級光學架構下的正常設計特性。定期校準不僅不是設備缺陷，更是保障全焦段 4K 超高清畫質銳利呈現的必要專業操作！

建議的校準週期與時機

索尼（中國）產品經理建議在以下場景與週期下對 PXW-Z380 進行後焦（法蘭距）校準：

1. 常規例行維護：建議每 3 個月左右進行一次常規校準；

2. 季節劇烈溫差更替：從炎熱夏季轉入寒冷冬季，或從乾燥地區進入高熱高濕地區時；

3. 長途設備轉場與顛簸後：設備經過長途車載運輸、機動跟拍劇烈顛簸後；

4. 重大轉播與拍攝任務前：在執行大型直播、重要賽事轉播前，作為標準開工檢查流程執行。

索尼官方專用法蘭距調整圖表下載與列印

進行後焦調整前，可免費下載索尼官方提供的專用法蘭距調整測試圖表（Flange Focal Distance Adjustment Chart）。

• 官方專用圖表下載網址：

• 圖表列印規範：

1. 請以 A3 紙張大小 列印；

3. 列印確保線條濃密黑亮、無重影，紙張平整無卷邊。

2. 列印比例必須選擇 100%；

測試圖表與環境條件示意

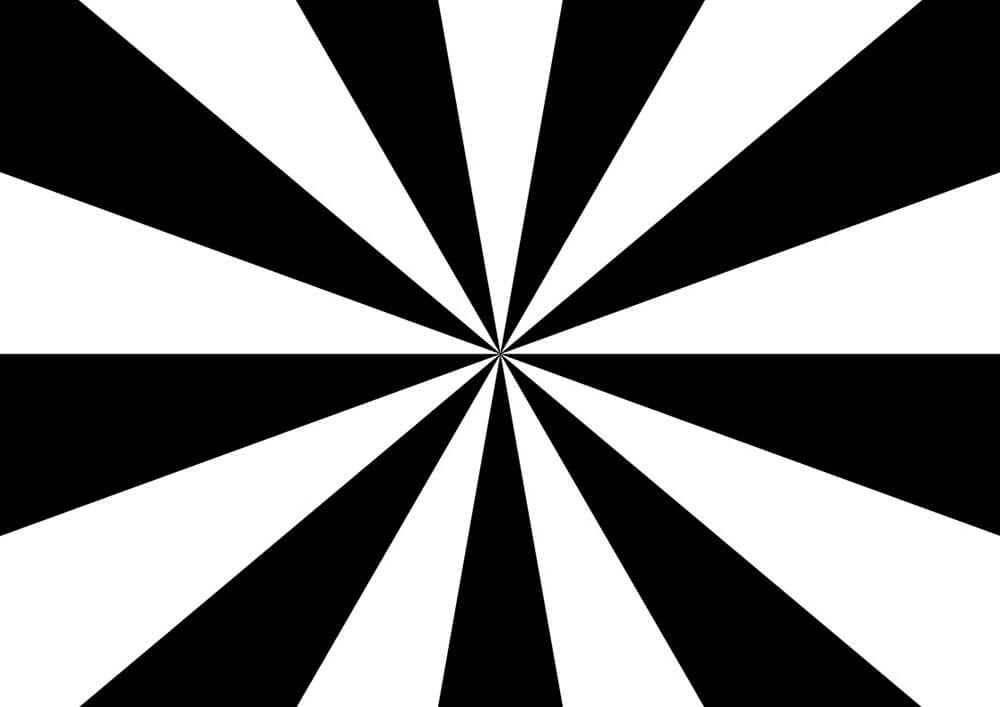

【法蘭焦距調整圖表示意圖
（請勿直接下載此圖片，請下載上文鏈結中原檔並列印使用）】

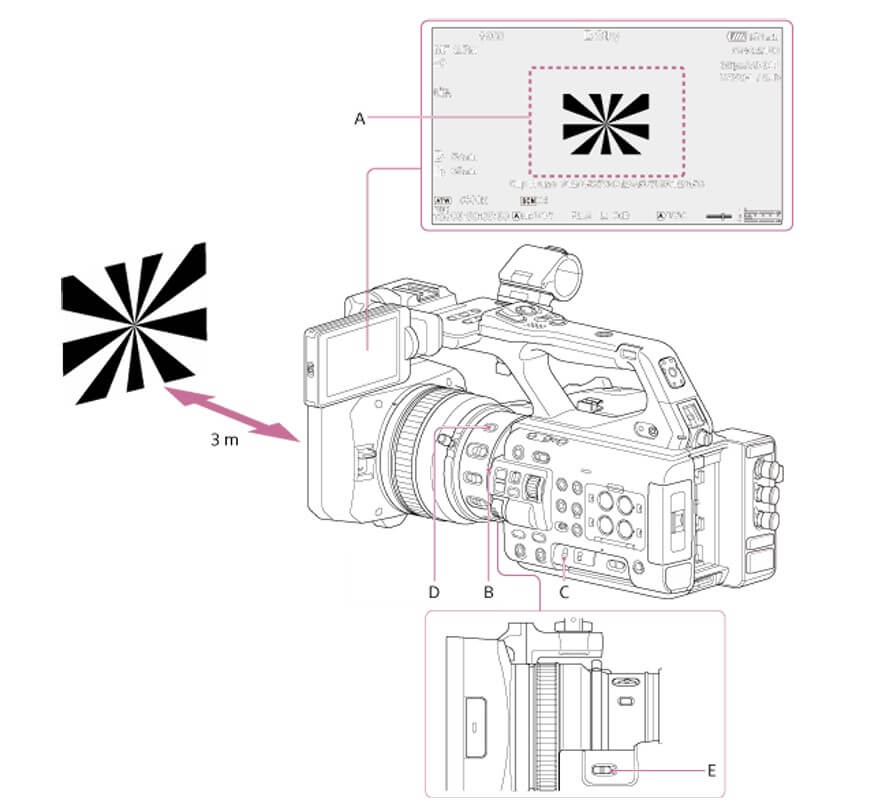

【攝像機架設機位示意圖】

自動法蘭距（Auto FB）調整實操演示視頻

為了讓用戶們更直觀地掌握現場環境佈置與校準邏輯，我們特地準備了實操演示視頻供大家參考：

PXW-Z280V自動後焦距調整功能解析

【PXW-Z280V自動法蘭距（Auto FB）校準實操演示視頻】

提示：

本視頻雖以經典機型 PXW-Z280V 為例進行演示，兩款機型的功能表系統與按鍵層級略有差異，但核心校準原理、現場環境要求（如保持約 3 米物距、A3 圖表、均勻光照）以及物理開關設置（光圈全開、增益 0dB、防抖關閉等）完全相同。PXW-Z380 用戶完全可參照視頻中的環境架設與流程細節進行操作。

PXW-Z380 自動法蘭距（Auto FB Adjust）操作步驟詳解

1. 調整準備工作

1. 放置機身：將攝像機放置在水準表面（或穩固三腳架）上。如果安裝了轉換鏡頭或其他外接附件，請將其取下；

2. 架設圖表與距離：將列印好的 A3 圖表粘貼在平整牆面上，放置在約 3 米（3 m）遠的地方；

3. 構圖對準：

o 先將變焦設為長焦端拍攝該圖表，使圖表的中心精准位於螢幕中心位置；

o 再將變焦設為廣角端，確保螢幕中心附近（虛線區域內）不會出現與圖表距離不同的其他被攝體；

4. 機身硬體開關設置（將變焦設為廣角端後進行以下設置）：

o IRIS 環：設為 F1.9（完全打開）

o GAIN 開關：位置設為 0 dB

o STEADY SHOT 按鈕：設為 關

o 變焦伺服開關：設為 SERVO

5. 機身完整菜單設置：

o [項目] → [錄製格式] → [頻率]：設為 59.94 或 50

o [項目] → [錄製格式] → [視頻格式]：設為 3840×2160P

o [拍攝] → [S&Q Motion] → [設置]：設為 [關]

6. 亮度控制：使用現場照明和 ND 濾鏡調整亮度，使圖像在整個變焦範圍內都具備合適的亮度。

2. 運行自動調整

1. 在全部功能表中，依次選擇 [技術] → [鏡頭] → [自動FB調整] → [執行] ；

2. 查看螢幕說明，並在確認螢幕上選擇 [執行] ；

3. 攝像機將自動運行校準，調整過程中切勿觸摸攝像機；

4. 螢幕提示完成後即校準成功。（如需中途退出，可選擇螢幕顯示的 [取消]）。

若螢幕彈出失敗提示，請檢查：

① 圖表表面亮度是否合適（過亮或過暗均會中止調整）；

② 圖表距離是否過近或過遠（需保持約 3 米）；

③ 準備工作步驟與開關設置是否完全正確；

④ 螢幕畫面內是否出現了燈光之類的高亮度被攝體。

像頂級賽車需要定期調校懸掛與輪胎，高素質的 3 片式廣播級攝像機同樣需要定期進行法蘭距維護。只需短短 3 分鐘，即可消除後顧之憂，讓您的索尼 PXW-Z380 無論在廣角推拉還是微距特寫中，都能持續輸出令人驚豔的銳利畫質！

資料來源：SONY 中國
